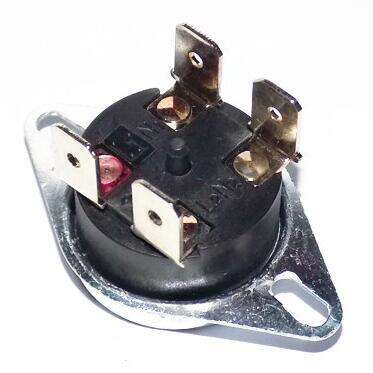

KSD301温度继电器

KSD301温控器是一种将定温后的双金属圆片作为热敏感反应组件, 当产品主件温度增高时所产生的热量传递到双金属圆片上, 达到动作温度设定时迅速动作,通过机构作用使触点断开或闭合; 当温度下降到复位温度设定时,双金属圆片迅速恢复原状,使触点闭合或断开,达到接通或断开电路的目的,从而控制电路。

具有性能稳定、精度高、体积小、量轻、可靠性高、寿命长、对无线电干忧小等特点。

1.自动复位:随温度的变化升高或降低,内部触点自动断开或自动闭合。

2.手动复位:当温度升高时,触点会自动断开;当控制器温度冷却后,必须通过手动按扭才能使触点复位而再次闭合。

可以按照温度来分,也可以按照材质来分类,也可以按照安装方式来分。

按动作性质来分:可以分为常开动作,和常闭动作。

按照温度来分,可以分为:0度5度10度15度20度25度30度35度40度45度50度55度60度65度70度75度80度85度90度95度100度105度110度115度120度125度130度135度140度145度150度155度160度165度170度175度180度185度190度195度200度205度210度215度220度225度230度235度240度245度250度255度260度265度270度285度275度280度290度295度300度

按照材质来分,可以分为:电木体和陶瓷体。

1、电气参数：1）CQC、VDE、UL、CUL AC250V 50~60Hz 5A / 10A / 15A（阻性负载）

2）UL AC 125V 50Hz 15A（阻性负载）

2、动作温度范围：0~240℃（任选），温度精度：±2 ±3 ±5 ±10℃

3、回复与动作温度差：8~100℃（任选）

4、接线方式：插端子250#（弯0~90°可选）；插端子187#（弯0~90°可选，厚度0.5、0.8mm可选）

5、使用寿命：≥ 100000次

6、电气强度：AC 50Hz 1800V历时1min，无闪烁，无击穿 　7、接触电阻：≤50mΩ

8、绝缘电阻：≤100MΩ

9、接点形式：常闭型：温度上升，触点断开，温度下降，触点接通；

常开型：温度上升，触点接通，温度下降，触点断开

10、外壳防护等级：IP00

11、接地方式：通过温控器金属外壳与器件接地金属零件相连。

12、安装方式：直接用镙母加固即可以。

13、温度工作范围:-25℃∽+240℃+1℃∽2℃

1、采用接触感温式安装时,应使金属盖面贴紧被控器具的安装面,为确保感温效果,应在感温表面涂上导热硅脂或其它性能类似的导热介质。

2、安装时不可把盖面顶部压塌、松动或变形,以免影响性能。

3、不能让液体渗入控温器内部,不得使外壳出现裂纹,不得随意改变外接端子的形状。

4、产品在不大于5A电流的电路中使用,应选择铜芯截面为0. 5-1㎜L2导线连接;不大于10A电流的电路中使用,应选择铜芯截面为0.75-1.5㎜L2导线连接。

5、产品应在相对湿度小于90%,环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的仓库中存放。

广泛应用于:饮水机、热水器、三明治烤面包机、洗碗机、干燥机、消毒柜、微波炉、电热咖啡壶、电煮锅、冰箱、空调、过胶机、办公设备、汽车座位加热器等电热器具。
