74LS148

词条创建时间：2023-05-29浏览次数：3538

74LS148是8线－3线优先编码器，共有54/74148和54/74LS148两种线路结构型式，将8条数据线（0－7）进行3线(4-2-1)二进制（八进制）优先编码，即对最高位数据线进行译码。利用选通端（EI）和输出选通端（EO）可进行八进制扩展。

74LS148芯片管脚

0－7 编码输入端(低电平有效)

EI 选通输入端(低电平有效)

A0、A1、A2 三位二进制编码输出信号即编码输出端(低电平有效)

GS 片优先编码输出端即宽展端(低电平有效)

EO 选通输出端，即使能输出端

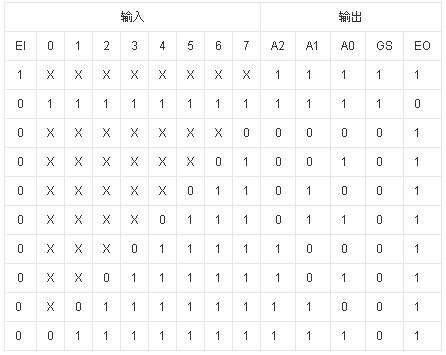

74LS148功能表


　1－高电平0－低电平 X－任意

电源电压：min 4.75V type 5.0V max 5.25V

输入电压：min 2V

发射极间电压：±5.5V

工作环境温度：0～70℃

贮存温度：－65～150℃
