K型热电偶
词条创建时间:2021-07-01浏览次数:1210

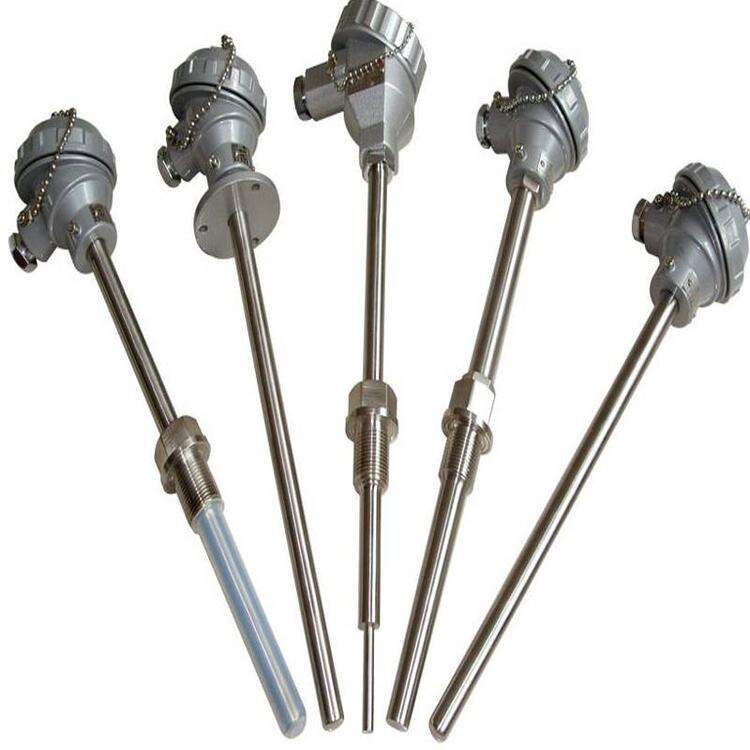

K型热电偶是一种温度传感器,K型热电偶通常和显示仪表,记录仪表和电子调节器配套使用。K型热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
K型热电偶概述
K型热电偶作为一种温度传感器,K型热电偶通常和显示仪表,记录仪表和电子调节器配套使用。K型热电偶可以直接测量各种生产中从0℃到1300℃范围的液体蒸汽和气体介质以及固体的表面温度。
K型热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
K型热电偶是目前用量最大的廉金属热电偶,其用量为其他热电偶的总和。K型热电偶丝直径一般为1.2mm~4.0mm。
正极(KP)的名义化学成分为:Ni:Cr=90:10,负极(KN)的名义化学成分为:Ni:Si=97:3,其使用温度为-200℃~1300℃。
K型热电偶具有线性度好,热电动势较大,灵敏度高,稳定性和均匀性较好,抗氧化性能强,价格便宜等优点,能用于氧化性惰性气氛中广泛为用户所采用。
K型热电偶不能直接在高温下用于硫,还原性或还原,氧化交替的气氛中和真空中,也不推荐用于弱氧化气氛。
K型热电偶测温原理

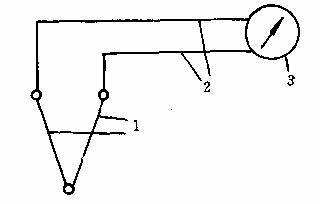

图1 热电偶温度计示意图
热电偶测温必须由热电偶、连接导线及显示仪表三部分组成。下图是最简单的热电偶测温。
热电偶蕊及测温电偶丝1 ,如果将热电偶的热端加热,使得冷、热两端的温度不同,则在该热电偶回路中就会产生热电势,这种物理现象就称为热电现象(即热电效应)。在热电偶回路中产生的电势由温差电势和接触电势两部分组成。接触电势:它是两种电子密度不同的导体相互接触时产生的一种热电势。当两种不同的导体A和B相接触时,假设导体A和B的电子密度分别为Na和Nb并且Na>Nb,则在两导体的接触面上,电子在两个方向的扩散率就不相同,由导体A扩散到导体B的电子数比从B扩散到A的电子数要多。导体A失去电子而显正电,导体B获得电子而显负电。因此,在A、B两导体的接触面上便形成一个由A到B的静电场,这个电场将阻碍扩散运动的继续进行,同时加速电子向相反方向运动,使从B到A的电子数增多,最后达到动态平衡状态。此时A、B之间也形成一电位差,这个电位差称为接触电势。此电势只与两种导体的性质相接触点的温度有关,当两种导体的材料一定,接触电势仅与其接点温度有关。温度越高,导体中的电子就越活跃,由A导体扩散到B导体的电子就越多,接触面处所产生的电动势就越大,即接触电势越大。
K型热电偶响应时间测量
测量K型热电偶的热响应时间实际上是比较复杂的,不同的试验条件会产生不同的测量结果,这是由于受周围介质的换热率影响,换热率高,则热响应时间就短。
为了使热电偶的热响应时间具有可比性,国家标准规定:热响应时间应在专用水流试验装置上进行。该装置的水流速度应保持0.4±0.05m/s,初始温度在5-45℃的范围内,温度阶 跃值为40-50℃。在试验过程中,水的温度变化应不大于温度阶跃值的±1%。被试热电偶的置入深度为150mm或设计的置入深度。
由于热电偶在室温附近热电势很小,热响应时间不容易测出,因此国家标准规定可采用同规格的K型热电偶的热电极组件替换其自身的热电极组件,然后进行试验。
试验时应记录热电偶的输出变化至相当于温度阶跃变化50%的时间T0.5,必要时可记录变化10%的热响应时间T0.1和变化90%的热响应时间T0.9。所记录的热响应时间,应是同一试验 至少三次测试结果的平均值,每次测量结果对于平均值的偏离应在±10%以内。此外,形成温度阶跃变化所需的时间不应超过被测试热电偶的T0.5的十分之一。记录仪器或仪表的响 应时间不应超过被试热电偶的T0.5的十分之一。
K型热电偶四大定律
1,均质导体定律热电偶丝由同一种均质材料(导体或半导体)两端焊接组成闭合回路,无论导体截面如何以及温度如何分布,将不产生接触电势,温差电势相抵消,回路中总电势为零。可见,热电偶必须由两种不同的均质导体或半导体构成。若热电极材料不均匀,由于温度梯存在,将会产生附加热电势。
2,中间导体定律在热电偶回路中接入中间导体(第三导体),只要中间导体两端温度相同,中间导体的引入对热电偶回路总电势没有影响,这就是中间导体定律。应用:依据中间导体定律,在热电偶实际测温应用中,常采用热端焊接、冷端开路的形式,冷端经连接导线与显示仪表连接构成测温系统。有人担心用铜导线连接热电偶冷端到仪表读取mV值,在导线与热电偶连接处产生的接触电势会使测量产生附加误差。根据这个定律,是没有这个误差的!
3,中间温度定律热电偶回路两接点(温度为T、T0)间的热电势,等于热电偶在温度为T、Tn时的热电势与在温度为Tn、T0时的热电势的代数和。Tn称中间温度。应用:由于热电偶E-T之间通常呈非线性关系,当冷端温度不为0摄氏度时,不能利用已知回路实际热电势E(t,t0)直接查表求取热端温度值;也不能利用已知回路实际热电势E(t,t0)直接查表求取的温度值,再加上冷端温度确定热端被测温度值,需按中间温度定律进行修正。初学者经常不按中间温度定律来修正!
4,参考电极定律这个定律是专业人士才研究、关注的,一般生产、使用环节的人士不太了解,简单说明就是:用高纯度铂丝做标准电极,假设镍铬-镍铬热电偶的正负极分别和标准电极配对,他们的值相加是等于这支镍铬-镍铬的值。
K型热电偶特点
综述
检出(测温)元件热电偶是工业上最常用的温度检测元件之一。必须配二次仪表,其优点是:
①测量精度高。因热电偶直接与被测对象接触,不受中间介质的影响。
②测量范围广。常用的热电偶从-50~+1600℃均可连续测量,某些特殊热电偶最低可测到-269℃(如金铁镍铬),最高可达+2800℃(如钨-铼)。
③构造简单,使用方便。热电偶通常是由两种不同的金属丝组成,而且不受大小和开头的限制,外有保护套管,用起来非常方便。
2根据温度测量范围及精度,选用相应分度号的热电偶
使用温度在1300~1800℃,要求精度又比较高时,一般选用B型热电偶;要求精度不高,气氛又允许可用钨铼热电偶,高于1800℃一般选用钨铼热电偶;使用温度在1000~1300℃要求精度又比较高可用S型热电偶和N型热电偶;在1000℃以下一般用K型热电偶和N型热电偶,低于400℃一般用E型热电偶;250℃下以及负温测量一般用T型电偶,在低温时T型热电偶稳定而且精度高。
测量范围及允许误差范围
热电偶类别 | 代号 | 分度号 | 测量范围 | 基本误差限 |
镍铬-康铜 | WRK | E | 0-800℃ | ±0.75%t |
镍铬-镍硅 | WRN | K | 0-1300℃ | ±0.75%t |
注:t为感温元件实测温度值(℃)电场强度越高,因而接触电势也就越大。这样将1产生的温差热电势通过连接导线2在显示仪表3中显示出来。
时间常数
热惰性级别 | 时间常数(秒) | 热惰性级别 | 时间常数(秒) |
Ⅰ | 90-180 | Ⅲ | 44499 |
Ⅱ | 30-90 | Ⅳ |
热电偶公称压力:一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶 最小插入深度:应不小于其保护套管外径的8-10倍(特列产品例外)
绝缘电阻:当周围空气温度为15-35℃,相对湿度<80%时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶,当相对温度为93± 3℃ 时,绝缘电阻≥0.5兆欧(电压100V)
高温下的绝缘电阻:K型热电偶在高温下,其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。
规定的长时间使用温度(℃) | 试验温度(℃) | 绝缘电阻值(Ω) |
≥600 | 600 | 72000 |
≥ 800 | 800 | 25000 |
≥1000 | 1000 | 5000 |
分度表
温度单位:℃ 电压单位:mV) 参考温度点:0℃(冰点)
温度 | 0 | -10 | -20 | -30 | -40 | -50 | -60 | -70 | -80 | -90 | -95 | -100 |
-200 | -5.8914 | -6.0346 | -6.1584 | -6.2618 | -6.3438 | -6.4036 | -6.4411 | -6.4577 | ||||
-100 | -3.5536 | -3.8523 | -4.1382 | -4.4106 | -4.669 | -4.9127 | -5.1412 | -5.354 | -5.5503 | -5.7297 | -5.8128 | -5.8914 |
0 | 0 | -0.3919 | -0.7775 | -1.1561 | -1.5269 | -1.8894 | -2.2428 | -2.5866 | -2.9201 | -3.2427 | -3.3996 | -3.5536 |
温度 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 95 | 100 |
0 | 0 | 0.3969 | 0.7981 | 1.2033 | 1.6118 | 2.0231 | 2.4365 | 2.8512 | 3.2666 | 3.6819 | 3.8892 | 4.0962 |
100 | 4.0962 | 4.5091 | 4.9199 | 5.3284 | 5.7345 | 6.1383 | 6.5402 | 6.9406 | 7.34 | 7.7391 | 7.9387 | 8.1385 |
200 | 8.1385 | 8.5386 | 8.9399 | 9.3427 | 9.7472 | 10.1534 | 10.5613 | 10.9709 | 11.3821 | 11.7947 | 12.0015 | 12.2086 |
300 | 12.2086 | 12.6236 | 13.0396 | 13.4566 | 13.8745 | 14.2931 | 14.7126 | 15.1327 | 15.5536 | 15.975 | 16.186 | 16.3971 |
400 | 16.3971 | 16.8198 | 17.2431 | 17.6669 | 18.0911 | 18.5158 | 18.9409 | 19.3663 | 19.7921 | 20.2181 | 20.4312 | 20.6443 |
500 | 20.6443 | 21.0706 | 21.4971 | 21.9236 | 22.35 | 22.7764 | 23.2027 | 23.6288 | 24.0547 | 24.4802 | 24.6929 | 24.9055 |
600 | 24.9055 | 25.3303 | 25.7547 | 26.1786 | 26.602 | 27.0249 | 27.4471 | 27.8686 | 28.2895 | 28.7096 | 28.9194 | 29.129 |
700 | 29.129 | 29.5476 | 29.9653 | 30.3822 | 30.7983 | 31.2135 | 31.6277 | 32.041 | 32.4534 | 32.8649 | 33.0703 | 33.2754 |
800 | 33.2754 | 33.6849 | 34.0934 | 34.501 | 34.9075 | 35.3131 | 35.7177 | 36.1212 | 36.5238 | 36.9254 | 37.1258 | 37.3259 |
900 | 37.3259 | 37.7255 | 38.124 | 38.5215 | 38.918 | 39.3135 | 39.708 | 40.1015 | 40.4939 | 40.8853 | 41.0806 | 41.2756 |
1000 | 41.2756 | 41.6649 | 42.0531 | 42.4403 | 42.8263 | 43.2112 | 43.5951 | 43.9777 | 44.3593 | 44.7396 | 44.9293 | 45.1187 |
1100 | 45.1187 | 45.4966 | 45.8733 | 46.2487 | 46.6227 | 46.9955 | 47.3668 | 47.7368 | 48.1054 | 48.4726 | 48.6556 | 48.8382 |
1200 | 48.8382 | 49.2024 | 49.5651 | 49.9263 | 50.2858 | 50.6439 | 51.0003 | 51.3552 | 51.7085 | 52.0602 | 52.2354 | 52.4103 |
1300 | 52.4103 | 52.7588 | 53.1058 | 53.4512 | 53.7952 | 54.1377 | 54.4788 | 54.8186 |
K型热电偶产品资料
W | R | 规格 | 内容 | ||||
N | 镍铬-镍硅 K | ||||||
K | 镍铬-铜镍 (镍铬-康铜)E | ||||||
1 | 无固定式装置式 | ||||||
2 | 固定螺纹式 | ||||||
- | 3 | 活动式法兰 | |||||
4 | 固定法兰式 | ||||||
5 | 活动法兰角尺形式 | ||||||
6 | 固定螺纹锥形保护管式 | ||||||
2 | 防溅式 | ||||||
3 | 防水式 | ||||||
4 | 隔爆式 | ||||||
0 | 16mm金属保护管 | ||||||
1 | 20mm金属保护管 | ||||||
安装固定形式 | 接线盒形式 | 2 | 16mm瓷保护管 | ||||
3 | 20mm瓷保护管 | ||||||
4 | 25mm瓷保护管 | ||||||
W | R | □ | - | □ | □ | □ |
ITS-90国际温度标准(JIS C 1602-1995,ASTM E230-1996,IEC 584-1-1995)
热电偶安装注意点
(1)热电偶应尽量垂直装在水平或垂直管道上,安装时应有保护套管,以方便检修和更换。
(2)热电偶的冷端应处在同一环境温度下,应使用同型号的补偿导线,且正负要接对。
(3)测量管道内温度时,元件长度应在管道中心线上(即保护管插入深度应为管径的一半)。
(4)温度动圈表安装时,开孔尺寸要合适,安装要美观大方。
(5)高温区使用耐高温电缆或耐高温补偿线。
(6)要根据不同的温度选择不同的测量元件。一般测量温度大于100℃时,应选择热电偶,小于100℃时选择热电阻。
(7)接线要合理美观,表针指示要正确。
K型热电偶安装注意事项
(1)热电偶应尽量垂直装在水平或垂直管道上,安装时应有保护套管,以方便检修和更换。
(2)热电偶的冷端应处在同一环境温度下,应使用同型号的补偿导线,且正负要接对。
(3)测量管道内温度时,元件长度应在管道中心线上(即保护管插入深度应为管径的一半)。
(4)温度动圈表安装时,开孔尺寸要合适,安装要美观大方。
(5)高温区使用耐高温电缆或耐高温补偿线。
(6)要根据不同的温度选择
(7)接线要合理美观,表针指示要正确。不同的测量元件。一般测量温度大于100℃时,应选择热电偶,小于100℃时选择热电阻。
