HCPL-4503

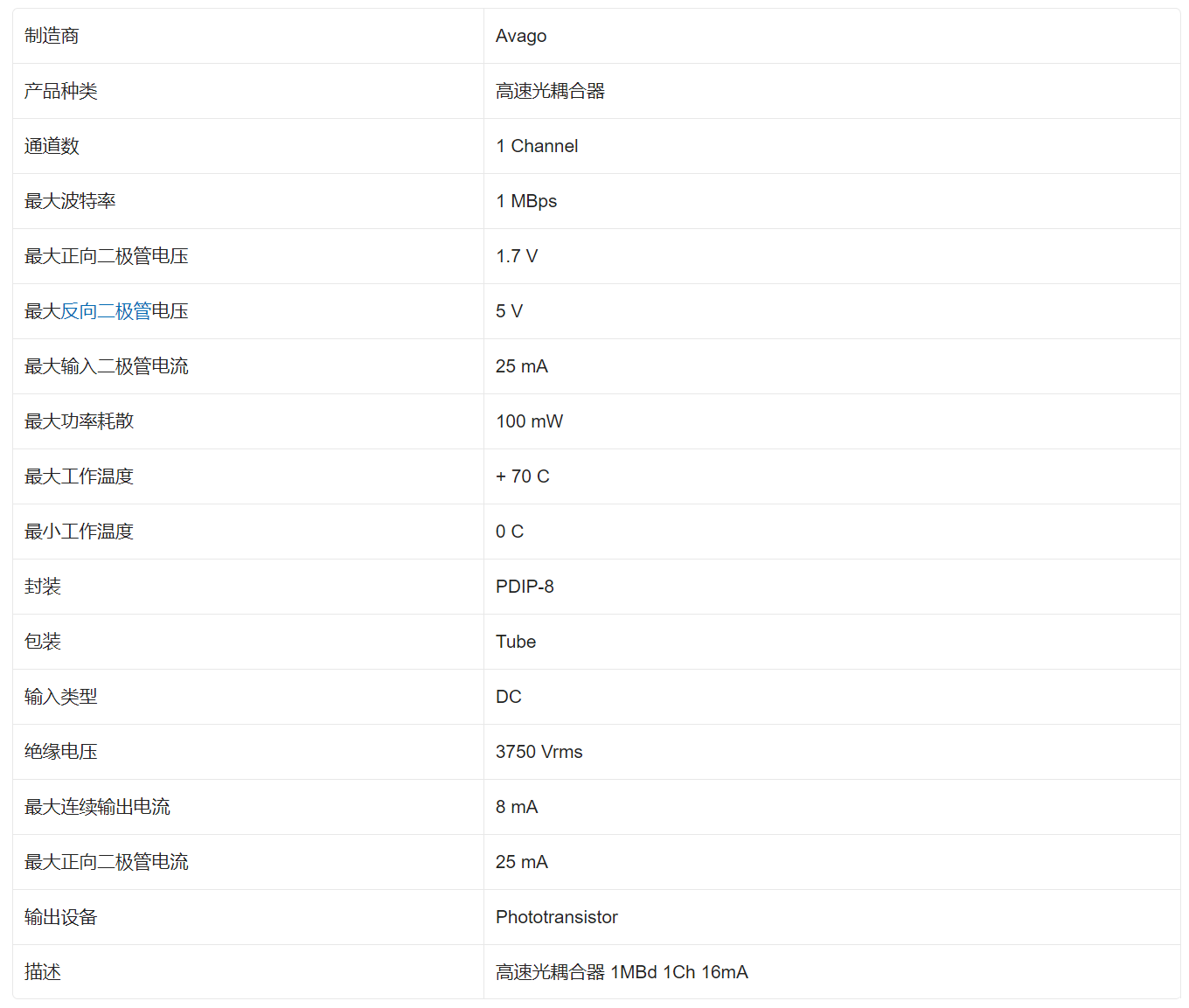

这个二极管晶体管光电耦合器在LED和光检测器间使用绝缘层提供输入和输出间的电气绝缘，光二极管偏压和输出晶体管集电极的独立接线可以通过降低基极到集电极电容将速度提高到传统光晶体管耦合器的百倍以上。

这个单通道光电耦合器采宽体封装供货。

HCPL-4503相似于HCPL-4502、HCPL-0452和HCNW4502光电耦合器，但在VCM=1,500V时拥有15kV/μs的共模瞬变抑制(CMR)能力。

VCM= 1,500V 时最低 15kV/?s 共模瞬变抑制 (CMR) 能力 (HCPL-4503/ HCPL-0453)

高速 1Mb/s

TTL 电平兼容

提供 8-pin DIP、SO-8 和宽体封装

集电极开路输出

0°C 到 70°C 工作温度范围交流和直流性能保证

提供双通道版本 (HCPL-253X/ HCPL-4534/ HCPL-053X/ HCPL-0534)

安全规范认证：

- UL 1577、3,750Vrms/1min，HCNW 和选择 020 为 5,000Vrms/1min

- CSA

- IEC/EN/DIN EN 60747-5-2，VIORM= 630Vpeak (HCPL-4503 选择 060)，VIORM= 1414Vpeak (HCNW 器件)

选择包括：

- 020 = UL 5,000Vrms/1min*

- 060 = IEC/EN/DIN EN60747-5-2， VIORM= 630Vpeak**

- 300 = 鸥翼型表面贴装

- 500 = 卷带式封装

- xxxE = 无铅

高电压绝缘

视频信号隔离

电机驱动功率晶体管隔离

长线接收器

开关电源反馈

高速逻辑接地隔离：TTL/TTL、TTL/CMOS、TTL/LSTTL

取代脉冲变压器

取代低光敏晶体管隔离器

模拟信号接地隔离
