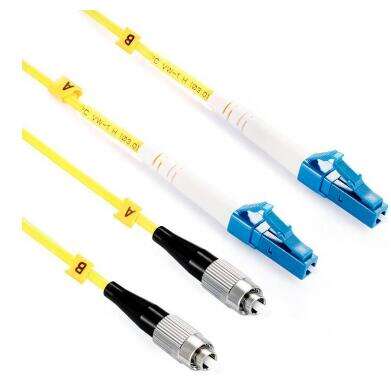

FC光纤跳线
词条创建时间:2021-07-02浏览次数:358
FC光纤跳线和同轴电缆相似,只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中,芯的直径是15μm~50μm,大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm.芯外面包围着一层折射率比芯低的玻璃封套,以使光纤保持在芯内。再外面的是一层薄的塑料外套,用来保护封套。
FC光纤跳线分类
单模光纤(Single-modeFiber):一般光纤跳线用黄色表示,接头和保护套为蓝色;传输距离较长。
多模光纤(Multi-modeFiber):一般光纤跳线用橙色表示,也有的用灰色表示,接头和保护套用米色或者黑色;传输距离较短。
FC光纤跳线特点
1. 插入损耗低
2. 高回波损耗
3. 重复性好
4. 互换性好
5. 环境适应性好
FC光纤跳线规格
类型 | FC | |
PC | UPC | APC |
插入损耗 | ≤0.2dB | |
回波损耗 | >50dB | |
互换性 | ≤0.2dB | |
重复性 | ≤0.2dB | |
端面几何尺寸 | 曲率半径:10-25(PC/UPC 单模) 5-12(APC 单模) 顶点偏移:0-50um 光纤凹陷:-100 to +100nm | |
振动试验 | <0.10dB(10-60Hz,1.5mm振幅) | |
跌落试验 | <0.10dB(高1.5米,8次) | |
锁紧强度 | <0.10dB(68.6N,10分钟) | |
机械耐久性 | <0.20dB(>500次) | |
高温试验 | <0.20dB(+85℃,持续168小时) | |
低温试验 | <0.20dB(-40℃,持续168小时) | |
温度循环试验 | <0.20dB(-40℃~+75℃,95%R.H,21周期,168小时) | |
湿度试验 | <0.20dB(+25℃~+65℃,相对湿度95%,168小时后 |
FC光纤跳线应用范围
光纤跳线产品广泛运用到:通信机房、光纤到户、局域网络、光纤传感器、光纤通信系统、光纤连接传输设备、国防战备等。适用于有线电视网、电信网、计算机光纤网络及光测试设备。
FC光纤跳线使用注意事项
1、光纤在使用中不要过度弯曲和绕环,这样会增加光在传输过程的衰减。
2、光纤跳线两端的光模块的收发波长必须一致,也就是说光纤的两端必须是相同波长的光模块,简单的区分方法是光模块的颜色要一致。
3、光纤跳线使用后一定要用保护套将光纤接头保护起来,灰尘和油污会损害光纤的耦合。
