EL817
词条创建时间:2021-06-25浏览次数:4674

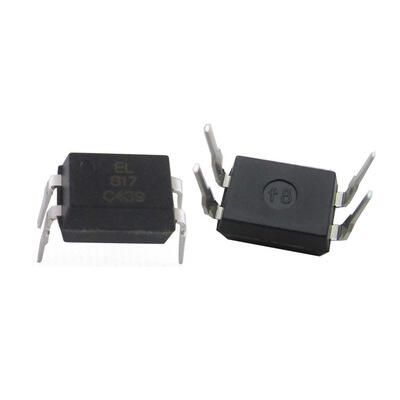

EL817是台湾亿光( Everlight )生产的线性光耦,用在电源的反馈回路,用来稳定电压和隔离。
EL817简介
光耦合器(opticalcoupler,英文缩写为OC)亦称光电隔离器或光电耦合器,简称光耦。它是以光为媒介来传输电信号的器件,通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管)封装在同一管壳内。
亿光电子的光耦合器可提供各式封装型式 (4-Pin SSOP, 4-Pin SOP, 4-Pin DIP, 6-Pin DIP, 8-Pin SOP 与 8-Pin DIP) 且客户可依据产品输出功能,选用适合的产品。
当输入电信号加到输入端发光器件LED上,LED发光,光接收器件接收光信号并转换成电信号,然后将电信号直接输出,或者将电信号放大处理成标准数字电平输出,这样就实现了“电-光-电”的转换及传输,光是传输的媒介,因而输入端与输出端在电气上是绝缘的,也称为电隔离。以光为媒介把输入端信号耦合到输出端的光电耦合器,由于它具有体积小、寿命长、无触点,抗干扰能力强,输出和输入之间绝缘,单向传输信号等优点,在数字电路上获得广泛的应用。
EL817特点
电流传输比
在MIN.50%(CTR:IF= 5毫安,VCE= 5V)
输入输出之间高隔离电压值
Viso = 5000 V rms
紧凑的dual-in-line包装
1-channel类型EL817 *:UL认证。(E214129)
VDE批准(编号132249)
(没有。0143133/01-03 SEMKO批准)
NEMKO批准。 P00102385)
DEMKO批准。310352-04(不)
FIMKO批准。 FI 16763 A2)
(CSA批准证号:1143601)
BSI批准(8592/8593)
可供选择:
-Leads 0.4”(10.16毫米)间距(M型)
-Leads弯曲的表面安装(S型)
-Tape和轴TypeⅠ. .(加上“-TA SMD”后缀)
-Tape和轴TypeⅡ. .(加上“-TB SMD”后缀)
磁带是- - - - - 16毫米,伤口是33厘米卷轴
描述:EL817系列包含一个红外线发光二极管和光phototransistor耦合。
它被打包成一个4pin DIP封装。倾角在wide-lead间距和有效、贴片的选择。
EL817型号参数
EL817B-F、EL817C-F、EL817C-G、EL817MB-F、EL817MC-F、EL357、EL815、EL816、EL817、EL819
SOP 封装为 3750Vrms 隔离电压 (Viso),DIP 封装为 5000Vrms 隔离电压。
SOP 封装符合最小爬电距离,DIP封装符合最小7mm爬电距离。
亿光光耦合器主要使用在电源设备上,用来隔离高低电压。相关的终端产品应用包括家电、温控、冷气空调(HVAC)、贩卖机、照明控制装置、充电器与交换式的电源供应器。
EL817应用
光耦817应用广泛,主要应用于电源设备上,隔离高低电压的用途。相关的终端产品应用包括家电、温控、冷气空调(HVAC)、贩卖机、照明控制装置、充电器与交换式的电源供应器。电路之间的信号传输,使之前端与负载完全隔离,目的在于增加安全性,减小电路干扰,减化电路设计。
