EDI模块

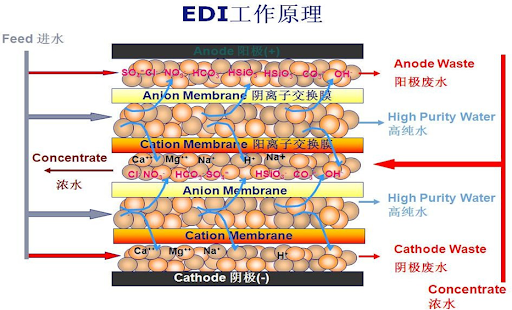

离子交换膜技术和离子电迁移技术相结合的纯水制造技术。它巧妙的将电渗析和离子交换技术相结合,利用两端电极高压使水中带电离子移动,并配合离子交换树脂及选择性树脂膜以加速离子移动去除。在EDI除盐过程中,离子在电场作用下通过离子交换膜被清除。同时,水分子在电场作用下产生氢离子和氢氧根离子,这些离子对离子交换树脂进行连续再生,以使离子交换树脂保持最佳状态。

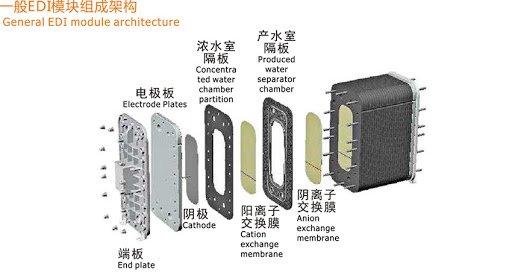

EDI模块由六部分组成:阴离子/阳离子电极板,阴离子/阳离子交换膜,阴离子/阳离子交换树脂,浓缩室流路,淡水室流路,极水室。 EDI模块去除水中的盐分主要分为两个阶段。它是强离子化离子的迁移期(高盐度区域)和弱离子化物质的电离子期(低盐度区域)。

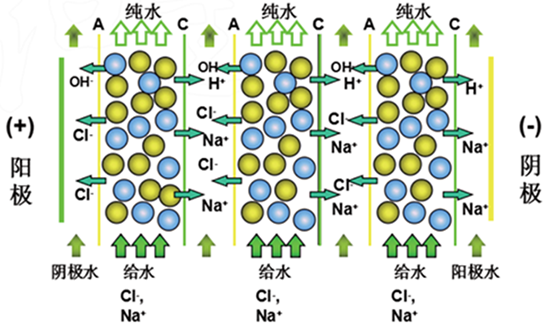

树脂吸附保留在水中的离子。在电极的作用下,捕获的离子将阴离子移动到正电极,将正离子移动到负电极。阳离子穿过阳离子膜并离开树脂/膜。阴离子渗透到阴离子膜上并离开树脂/膜。

当这些离子通过交换膜进入浓缩室时,氢离子和氢氧根离子结合形成水,氢离子和氢氧根离子的产生和转移导致树脂实现连续再生。这也是一种机制。浓缩离子从排水通道中排出。去离子水从树脂/膜中流出。

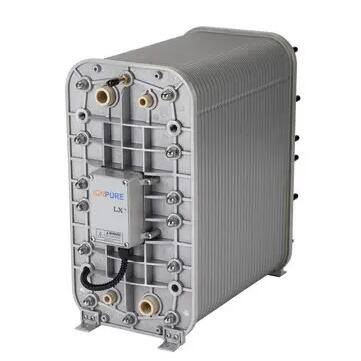

EDI被设计为标准模块,而EDI单元则由多个模块组成。每个EDI模块都具有几个夹在两个电极(DC)之间的双腔,这两个电极是堆叠的板框结构。双腔室包含一个淡水室(标为D)和一个浓水室(标为C),两个腔是一对阴离子膜和阳离子膜(阴离子取向膜或阳离子取向膜)它们也被膜分开),并且在阴阳膜之间填充了阴阳树脂的混合层以形成腔室D.阴阳膜和阳离子膜分别连接到另一个室D的阳、阴道构成房间C。

淡水室:离子交换树脂填充在阴离子交换膜和阳离子交换膜之间,以形成淡水单元。

浓缩室:在相邻的淡水单元的阴离子和阳离子交换膜之间添加树脂,以形成浓缩室。

极性水室:在电极板和相邻的离子交换腰之间添加树脂,以形成极性水室。一种部件具有正极和负极极性水室。

绝缘板和压力板。

电源和水的连接。

EDI技术的最大特点是使用电场和离子膜来代替离子交换树脂的化学再生并且如果出现了损坏edi模块是可以维修的。因此,EDI模块纯水系统在设备结构,运行和运行成本方面比混合床具有明显的优势,并且可以克服由于回收树脂引起的排水问题。

Edi模块主要用来制备超纯水通常用于微电子,半导体,发电,制药和研究实验室。 EDI模块还可以用于制药蒸馏水,食品和饮料生产用水,化工厂工艺用水以及其他超纯水应用。

1、高压泵浦保护器

2、缺水低压保护

3、满水停机装置

4、自动开机冲洗装置

5、操作压力调节阀

6、回水调节阀

7、强制冲洗装置

8、进水、造水、出水、冲油压力表

9、纯水流量计

10、排水流量计

11、水质监视器
