DTE

数据终端设备通常由输入设备、输出设备和输入输出控制器组成。其中，输入设备对输入的数据信息进行编码，以便进行信息处理；输出设备对处理过的结果信息进行译码输出；输入输出控制器则对输入、输出设备的动作进行控制，并根据物理层的接口特性（包括机械特性、电气特性、功能特性和规程特性）与线路终端接口设备（如调制解调器、多路复用器、前端处理器等）相连。

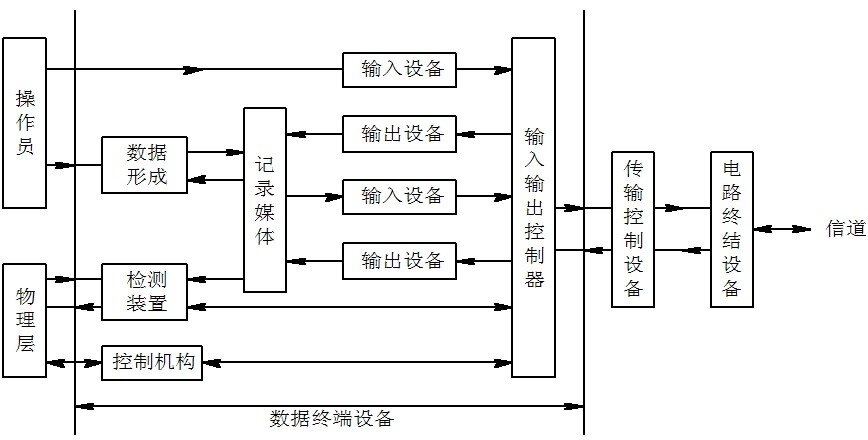

不同的输入、输出设备可以与不同类型的输入、输出控制器组合，从而构成各种各样的数据终端设备。由于这类设备是一种人―机接口设备，在地理位置上可以远通常由人进行操作，因此工作速率较低。我们最为熟悉的计算机、传真机、卡片输入机、磁卡阅读器等都可作为数据终端设备。其基本组成如图所示。

　数据终端设备的种类繁多。早期的终端设备多为机械式结构，如电传打字机。随着电子技术和计算机技术的发展，信息种类的增多以及信息处理方式的多样化，促使终端设备向着高速化、多功能化、小型化和智能化的方向发展。我们根据终端设备的功能强弱及应用情况，将其分为通用终端、复合终端和智能终端三大类。

　　1.通用终端

　　通用终端设备仅具有输入、输出功能。常见的有：

　　（1）键盘、打印类终端。这是应用最悠久、最普及的终端设备。键盘是供输入信息用的，按键信号经编码器变成为二进制码，然后通过输入控制器送往计算机。目前键盘的品种规格很多，以个人计算机使用的标准键盘为例，就有简易型82/83键和全功能型101/102键两种键盘。打印终端的主要组成是打印装置。

　　按其打印方式有击打型和非击打型两种，前者是利用机 械机构的动作，击打活字载体上的字符，使之与色带和纸张相撞印出字符，后者利用打钢针戳击色带在纸张上留有点阵组成的字符图形（如点阵式针状打印设备）。由于后者的打印机构简单，速度较快，因此得到广泛应用。

　　非击打式打印是利用物理或化学方法，如电、热、磁、照相、激光等手段来完成打印动作，打印结果呈点阵状。如静电打印、激光打印、喷墨打印等都属于非击打式打印。由于该类打印机的机械结构简单，因而有利于提高打印速度和降低机械噪声，印刷质量也有明显的改善。为此，受到人们的青睐。

　　（2）显示类终端。显示终端常配置相应的输入设备（如键盘、鼠标、图形板、光笔等）、显示器存储器等，以扩展和增强显示终端的功能。用户可以借助输入设备将数据和指令告诉计算机，对其进行加工、处理或执行，经计算机处理或执行的结果（包括文字、图形、图像及视频信息）可通过显示终端输出，供用户观察和监视。显示终端的重要组成部分是显示器件，它分为CRT器件和平面显示器件两类。由于平面显示器件（如液晶显示、等离子体显示等）具有工作电压低、体积小、呈平面显示等特点，从而得到了普遍应用。

　　（3）识别类终端。上述两类终端尽管应用广泛，但其工作效率低，对操作员的素质要求较高。更为致命的弱点是需经计算机处理和控制的数据或命令必须事先编制成程序。为了进一步简化人—机对话过程，使输入、输出等操作更为简便灵活，从而出现了识别类终端。

　　目前，识别类终端有两种类型，一种是对字符、标记的识别；另一种是对语音的识别。前者是借助光学和光—电转换原理达到检测和识别字符、标记的目的，如条形码识别机就是它的一个应用实例。后者识别时，需先对语音信号进行分析，提取其中的特征信息，然后利用模式识别原理或方法，控制和实现语音的识别。2.复合终端

　　复合终端是具有输入、输出和一定处理能力的数据终端设备。更确切地说，它是一种面向某种应用业务，可以按需配置输入、输出设备进行特定业务信息处理的终端设备。基于实际应用的复合终端种类较多，这里仅以常见的复合终端为例，来说明它的应用特性。

　　（1）远程批作业终端。它是一种专门配置在远地运行，并以联机处理方式向主机传输数据的终端设备，适用于批量作业处理的环境。图11―2给出了一个远程批作业终端构成的示意图。这类终端除具有输入、输出控制功能外，还具有数据缓冲及可编程的功能。因而可在本地完成包括传输控制、差错校验、格式变换等通信任务。不能处理的任务则交给远端的主机去完成。

　　（2）事务处理终端。它是为适应某种特定应用环境而设计的一类终端设备。由于事务处理的对象较多，因此事务处理终端设备的种类也较多。常见的有销售终端、信贷终端、传真终端等。销售终端主要应用于商业的零售场合。采用条形码识别技术的自动销售系统(POS，PointofSale）就是一种典型的销售终端应用实例。

　　它用条形码标识各商品，并作为POS机的输入数据。根据商品的条形码信息，从销售商品数据库存中检索出该商品对应的销售价格，据此结算出顾客购物应付的款额，POS机是一种很有用的商品管理工具。它不仅可用于收付账管理，而且可用于账目管理、商品的库存管理等。

　　信贷终端是一种能阅读信用卡上磁性条形码的设备，用来验证该信用卡的有效性。此类终端本身一般没有数据处理能力，它是通过访问和检索主机中相关的数据库信息来确认信用卡的信任度的。传真终端实质上是一种远程复制设备，它既可以将包含有文字和图像信息的文件发送到远方，也能接收来自远方的文件并再现。当传真终端作为计算机终端时，可以通过一组指令，将文件传送到多个用户或全部用户，或者应用数据压缩技术将文件存储起来，供用户检索使用。目前传真机终端已被广泛用于办公自动化系统中。

　　3.智能终端

　　它是一种内嵌有单片机或微处理机、具有可编程能力和数据处理及数据传输控制能力的终端设备，与非智能终端相比，具有可扩充性、灵活性及兼容性等特点。

　　智能终端按其处理能力的不同，可分为弱智能终端和智能终端两种。前者的功能是由制造厂家事先固化在只读存储器(ROM，Read Only Memory）或其它存储器件中，用户只能使用，不可改变。后者则不然，它可更改终端功能。由于它备有基本操作系统、语言编译程序及通信控制程序等系统软件，因此，用户可根据终端应用业务的需要或变化编制和设置各种应用软件，赋予终端新的功能。

DTE 和 DCE 的区分实事上只是针对串行端口的，路由器通常通过串行端口连接广 域网络。 串行 V.24 端口（25 针）通常规定 DTE 由第 2 根针脚作为 TXD(发送数据线)，第 3 根针脚为 RXD(接收数据线)， （其余针脚为： 是信号地线， 是 DTS， 是 RTS， 7 4 5 6 是 DTR，8 是 DCD，以及包括发送时钟、接收时钟等等，都有规定具体的针脚）， 串行 V.35（34 针）是路由器通常采用的通信接口标准，但是 V.35 是采用差分信 号进行传输的， 发送和接受分别由 2 根信号线承担。 DCE 设备 而 设备通常是与路由器 对接，因此针脚的分配相反，也就是 2 是接收（但也被称为 TXD），3 是发送。 因此路由器通常是 DTE 设备 modem、 转换器等等传输设备 设备， GV 设备通常被规定为 DCE DCE。 设备 其实对于标准的串行端口， 通常从外观就能判断是 DTE 还是 DCE DTE 是针头 DCE， （俗 称公头），DCE 是孔头（俗称母头），这样两种接口才能接在一起。 DCE 一般是用于接口的区分，比如一台路由器，它处于网络的边缘，它有一个 S0 口 需要从另一台路由器中学习到一些参数，具体实施时，我们就不需在这个 S0 口 配“时钟速率”，它从对方学到。这时它就是 DTE，而对方就是 DCE DCE。
