CPU散热器

安装采用固定夹的CPU散热器:

1.确保将 CPU 正确插入插槽中,在主板用户手册中也能找到相关说明。

2.关于导热硅脂:

a.如果要重新安装旧CPU 散热器,应清理 CPU 顶部盖子和 CPU 散热器的底部,不能残留任何原有的导热硅脂。 可使用异丙醇和无绒布进行清理。

b.如果安装的是新的 CPU 散热器,底部可能事先已涂抹好导热硅脂。 在这种情况下,就不需要在 CPU 顶盖涂抹导热硅脂。 请跳转至步骤 4

3.在 CPU 顶盖以交叉方式仔细涂一层优质导热硅脂以实现最佳覆盖效果。

注意! 如果涂抹过多,导热硅脂可能会溢出并进入插槽。 应避免此类情况,否则可能会损坏 CPU 和插槽。

4.将 CPU 散热器放在处理器上,让散热片两侧的固定夹与主板固定架上的插槽安装凸耳对齐。

5.小心地向下压紧固定夹,每次一个,直至两个固定夹都卡在插槽安装凸耳上。可能需要用力才能压紧固定夹。

6.调节凸轮杆的位置,将 CPU 散热器锁紧在固定架上。

7.将 CPU 散热器上的风扇电源线连接到主板上的 CPU 风扇接头。有关 CPU 风扇接头的位置,请参见主板用户手册。

8.如果 CPU 散热器带有三色(RGB)LED 彩灯,请用附带的 RGB 线连接 CPU 散热器和主板 RGB 接头。 有关 RGB 接头的位置,请参见主板用户手册。

安装采用弹簧螺丝的 CPU 散热器:

1.如果是较新的系统型号,主板上可能已经预先安装固定架。 拧下固定架的四颗固定螺丝,将其从主板上卸下。

2.卸下固定架后,应确保背板四个螺柱孔仍与主板上的孔对准。

3.确保将 CPU 正确插入插槽中,在主板用户手册中也能找到相关说明。

4.关于导热硅脂:

a.如果要重新安装 旧CPU 散热器,应清理 CPU 顶部盖子和 CPU 散热器的底部,不能残留任何原有的导热硅脂。 可使用异丙醇和无绒布进行清理。

b.如果安装的是新的 CPU 散热器,底部可能事先已涂抹好导热硅脂。 在这种情况下,就不需要在 CPU 顶盖涂抹导热硅脂。 请跳转至步骤 6。

5.在 CPU 顶盖以交叉方式仔细涂一层优质导热硅脂以实现最佳覆盖效果。

6.安放 CPU 散热器,使散热片上面的四颗弹簧螺丝与背板上的四个螺丝孔对齐。 对齐后,将散热片小心地放到 CPU 上。

7.用螺丝刀将每颗弹簧螺丝顺时针拧半圈,确保弹簧螺丝与背板相连。 按 CPU 散热器的对角线顺序将每颗弹簧螺丝再拧紧一圈。

8.当所有弹簧螺丝都拧进背板之后,再将它们彻底拧紧。 然后检查 CPU 散热器,确保其已正确固定在主板上。

9.将 CPU 散热器上的风扇电源线连接到主板上的 CPU 风扇接头。 有关 CPU 风扇接头的位置,请参见主板用户手册。

10.如果 CPU 散热器带有三色(RGB)LED 彩灯,请用附带的 RGB 线连接 CPU 散热器和主板 RGB 接头。 有关 RGB 接头的位置,请参见主板用户手册。

通常在更换新件或重新涂抹导热硅脂时才需要拆卸 CPU 散热器。

如果系统已经断电了一段时间,现有的导热硅脂可能会变硬,导致 CPU 散热器不易拆卸,甚至有可能在拆卸过程中损坏 CPU。 如果可行,请让系统通电运行几分钟,以软化现有的导热硅脂。

拆卸采用固定支架的 CPU 散热器:

1.关闭系统并切断电源,然后将风扇电源线从主板上的 CPU 风扇接头取下。 如果适用,请将 RGB 线从 CPU 散热器和主板上的 RGB 接头取下。

2.轻轻向上拉动凸轮杆,从固定架上解锁 CPU 散热器。

3.从主板插槽的安装凸耳上解锁散热片两侧的固定夹。

4.轻轻地左右来回扭动 CPU 散热器,慢慢分开散热片和 CPU 顶盖。

5.小心地提起 CPU 散热器。正确拆卸后,CPU 应该仍留在插槽中。

拆卸采用弹簧螺丝的 CPU 散热器:

1.关闭系统并切断电源,然后将风扇电源线从主板上的 CPU 风扇接头取下。 如果适用,请将 RGB 线从 CPU 散热器和主板上的 RGB 接头取下。

2.按 CPU 散热器的对角线顺序用螺丝刀将每颗弹簧螺丝逆时针拧一圈。 继续拧动直到每颗弹簧螺丝与主板背板分离。

3.轻轻地左右来回扭动 CPU 散热器,慢慢分开散热片和 CPU 顶盖。

4.小心地提起 CPU 散热器。正确拆卸后,CPU 应该仍留在插槽中。

CPU散热器根据其散热方式可分为风冷、热管和水冷三种。

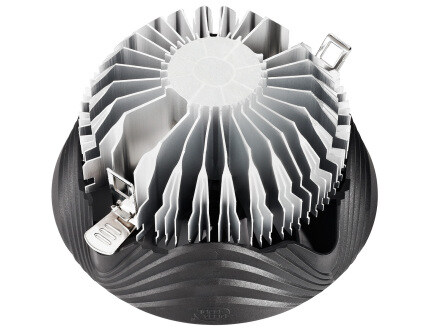

CPU散热器风冷散热器

（风冷散热器）

风冷散热器这是最常见的散热器类型,包括一个散热风扇和一个散热片。其原理是将CPU产生的热量传递到散热片上,然后再通过风扇将热量带走。需要注意的是,不同类型和规格CPU使用的散热器不同,例如AMD CPU同Intel CPU使用的散热器会不同,Intel 478针脚的CPU使用的散热器与Intel 775针脚的CPU使用的散热器也不同。

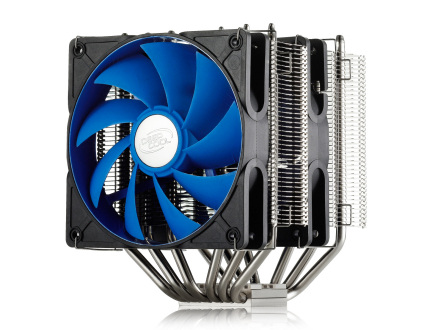

热管散热器

（热管散热器）

热管散热器是一种具有极高导热性能的传热元件,它通过在全封闭真空管内的液体的蒸发与凝结来传递热量。该类风扇大多数为“风冷+热管”性,兼具风冷和热管优点,具有极高的散热性。

水冷散热器

（水冷散热器）

水冷散热器是使用液体在泵的带动下强制循环带走散热器的热量,与风冷相比具有安静、降温稳定、对环境依赖小等等优点。

风扇功率:一般情况下,功率越大,风扇的风力越强劲,散热的效果也就越好。

风扇转速:通常,风扇的转速越高,它向CPU提供的风量就越大,空气对流效果就会越好。但是,极高的转速会带来热量,以及加剧风扇的磨损,因此需要在两者之间取得一个平衡。

散热片材质:散热器广泛采用的是价格低廉、散热效果不错的铝合金作为散热片。同时,为了提高散热器的整体散热效果,中、高档的散热器在与CPU散热核心接触的地方采用散热效果更好的铜介质。

风扇噪声:指风扇工作过程中发出的声音,它主要受风扇轴承和叶片影响。

风扇排风量:风扇排风量是衡量一个风扇性能的重要指标。扇叶的角度、风扇转速等都是影响散热风扇排风量的决定因素。
