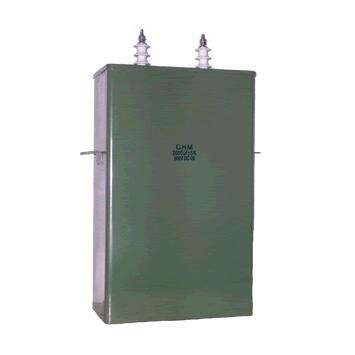

CHM脉冲电容器
词条创建时间:2021-06-21浏览次数:273
CHM脉冲电容器是一个适用于冲击电流发生器,激光设备,避雷针测试设备等线路中的电容器。
CHM脉冲电容器特征用途
1.金属外壳全密封结构,体积小,重量轻。
2.适用于冲击电流发生器,激光设备,避雷针测试设备等线路中。
CHM脉冲电容器技术性能指标
1.损耗角正切:≤0.01
2.环境温度:-40℃~55℃
3.额定电压:1KV ~ 80KV
4.标称电容量:0.1µF ~ 1000µF
5.电容量允许偏差:±5%;±10%
结构和外形尺寸由供需双方商定。
编号 | 额定电压KV | 标称电容量UF | 外形尺寸 mm | 引出头 | 备注 | |||
L | B | H | H1 | |||||
1 | 1 | 4 | 65 | 35 | 70 | 25 | 焊片 | 3# |
2 | 6 | 110 | 4# | |||||
3 | 230 | 320 | 120 | 350 | 80 | M12 | 20#降低 | |
4 | 2 | 1 | 45 | 25 | 50 | 25 | 焊片 | 1# |
5 | 4 | 75 | 55 | 85 | 35 | 6# | ||
6 | 3 | 10 | 130 | 65 | 145 | M6 | 9# | |
7 | 30 | 200 | 105 | 215 | 50 | M6 | 13# | |
8 | 50 | 200 | 105 | 240 | 13#加高 | |||
9 | 100 | 270 | 120 | 325 | 80 | M12 | 17# | |
10 | 600 | 540 | 310 | 350 | 25#降低 | |||
11 | 4 | 10 | 130 | 65 | 145 | 40 | M6 | 9# |
12 | 20 | 145 | 100 | 190 | 11# | |||
13 | 40 | 200 | 105 | 335 | 13#加高 | |||
14 | 5 | 4 | 130 | 65 | 145 | M4 | 9# | |
15 | 8 | 145 | 100 | 145 | M6 | 10# | ||
16 | 30 | 200 | 105 | 335 | 60 | M8 | 13#加高 | |
17 | 50 | 270 | 120 | 280 | 16# | |||
18 | 160 | 350 | 180 | 350 | 80 | M10 | 21#降低 | |
19 | 6 | 1 | 65 | 35 | 110 | 30 | 焊片 | 4# |
20 | 24 | 270 | 120 | 280 | 60 | M8 | 16# | |
21 | 30 | |||||||
22 | 80 | 350 | 180 | 350 | 60 | M10 | 21# | |
23 | 100 | |||||||
24 | 8 | 8 | 145 | 100 | 215 | 50 | M6 | 12# |
25 | 20 | 270 | 120 | 280 | 60 | M8 | 16# | |
26 | 30 | 335 | 17#加高 | |||||
27 | 40 | 365 | 145 | 335 | 60 | 19#加高 | ||
28 | 65 | 350 | 180 | 350 | M10 | 21#降低 | ||
29 | 80 | 540 | 310 | 350 | 80 | M12 | 25#降低 | |
30 | 10 | 1 | 130 | 65 | 200 | 50 | M6 | 9#加高 |
31 | 6 | 145 | 105 | 335 | 12#加高 | |||
32 | 8 | 200 | 105 | 240 | M8 | 13#加高 | ||
33 | 10 | 200 | 105 | 335 | 13#加高 | |||
34 | 20 | 270 | 120 | 335 | 17#加高 | |||
35 | 40 | 365 | 145 | 335 | M10 | 19#加高 | ||
36 | 100 | 540 | 310 | 350 | M12 | 25#降低 | ||
37 | 15 | 1 | 130 | 65 | 335 | 70 | M6 | 9#加高 |
38 | 2 | 200 | 105 | 215 | M8 | 13# | ||
39 | 8 | 335 | 13#加高 | |||||
40 | 10 | 320 | 120 | 350 | 20#降低 | |||
41 | 20 | 350 | 180 | 350 | M10 | 21#降低 | ||
42 | 30 | 540 | 310 | 350 | M12 | 25#降低 | ||
43 | 20 | 5 | 270 | 120 | 350 | 95 | M8 | 17#加高 |
44 | 9 | 365 | 145 | 350 | M10 | 19#加高 | ||
45 | 10 | 350 | 180 | 350 | 21#降低 | |||
46 | 30 | 1 | 220 | 165 | 200 | 120 | M8 | A式16# |
47 | 2 | 270 | 120 | 350 | 17#加高 | |||
48 | 4 | 350 | 180 | 350 | M10 | 21#降低 | ||
49 | 5 | |||||||
50 | 10 | 540 | 310 | 350 | M12 | 25#降低 | ||
51 | 40 | 1 | 270 | 120 | 350 | 140 | M8 | 17#加高 |
52 | 2 | 350 | 180 | 350 | M10 | 21#降低 | ||
53 | 8 | 540 | 310 | 350 | M12 | 25#降低 | ||
54 | 50 | 1 | 320 | 120 | 350 | 170 | M8 | 20#降低 |
55 | 2 | 350 | 180 | 350 | M10 | 21#降低 | ||
56 | 6 | 540 | 310 | 370 | M12 | 25# | ||
57 | 60 | 3 | M12 | 25# | ||||
58 | 80 | 2 | 240 | M12 | 25# | |||
59 | 100 | 1 | M12 | 25# |
