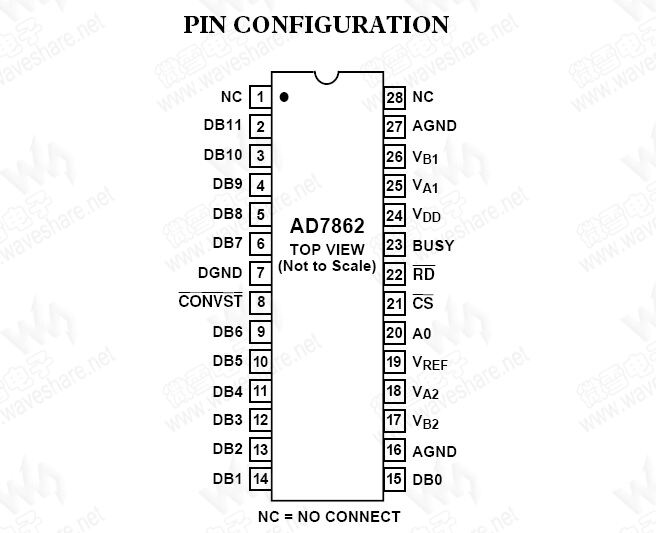

AD7862

(1)对每一个通道而言，从启动转换到转换完成需要3．6μs的时间。

(2)芯片由5 V单电源供电，功耗低，工作时典型值为60 mW。具有自动休眠模式，当一次转换完成后自动进入休眠模式，节省电能。当下一个转换周期来临时在自动苏醒。

(3)提供一个高速并行接口，和微处理器、微控制器以及数字信号处理器的连接变得容易。

(4)AD7862系列共有三个版本分别针对三种不同的输入范围。其中AD7862-10针对标准工业级输入范围正负1O伏；AD7862-3主要针对普通信号输入范围正负2．5 V。AD7862-2被用于单极O到2．5 V的输入范围。对AD7862-10和AD7862-3来说，转换输出的12位为二进制补码，对于AD7862-2来说，输出的为12位的原码。

1、输入范围选择：

±10 V （AD7862-10）

±2.5 V （AD7862-3）

0 V至2.5 V （AD7862-2）

2、省电模式：50 ?W（典型值）

3、模拟输入过压保护

4、14位引脚兼容升级版（AD7863）

AD7862的控制时序。在USB2．0同步高速数据采集器中，利用GPIF实现时序控制。其中CONVST是转换开始启动信号，下降沿触发两路ADC开始装换；BUSY信号在CONVST信号触发后；变成并保持为高电子状态，直到两路ADC转换完毕，才又回到低电平；地址A0用于对两路模拟信号的选择，CS信号和RD信号分别是芯片使能信号以及读允许信号。两者第一次同为低电平时，读出第一组ADC转换的数据；在第二次为高电平时，读出第二组ADC转换的数据。

使用AD7862值得注意的一点是该芯片提供了电源管理功能，当芯片将第二组数据读出后，CONVST信号继续保持低电平，芯片进入休眠模式。这时芯片的功耗只有50μW。这一点对于现在的便携式设备十分重要。
