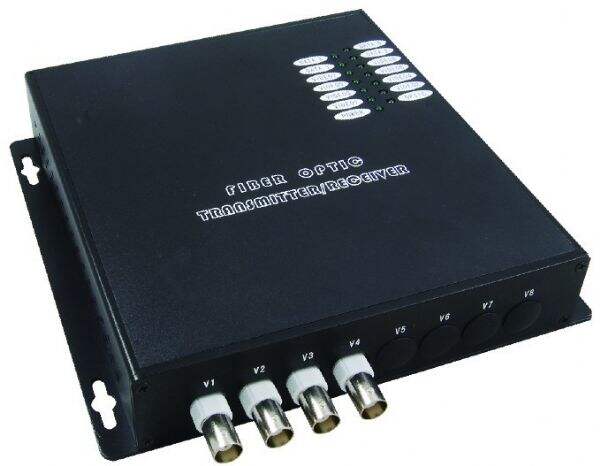

8V1D光端机
词条创建时间：2021-07-02浏览次数：359
8V1D光端机是指8路视频输入输出1路数据输入输出的信号输入输出设备。
8V1D光端机特点
1.可在单芯光纤上传输四路视频、八路正向音频
2.10bit数字视频编码，24bit数字音频编码
3.无压缩传输技术
4.视频通道1Vp-p输入，专业卡龙头平衡输入
5.兼容PAL、NTSC 和SECAM视频制式
6.电源和其它参数状态指示LED在前后面板均可显示以方便用户了解系统状态
7.SMT表面贴装技术
8.低功耗和即插即用的免调试安装
9.符合国际EMC和环保要求
8V1D光端机相关参数
产品型号 | 产品描述 | 光纤/波长 | 光纤数量 | 传输距离 |
光发射机 光接收机 | 单模1310/1550nm （可选） | 1 | 20、40、60、80、100km（可选） | |
视频特性 | 音频特性 | |||
通道数量 | 4路（正向） | 通道数量 | 8路 （正向） | |
视频格式 | PAL/SECAM/NTSC | 音频输入/输出电平 | 典型峰值1.0V | |
视频输入输出电平 | 1 Vpp | 音频输入/输出阻抗 | 600Ω(非平衡) | |
视频输入输出阻抗 | 75Ω | 音频数码位宽 | 24bit | |
视频带宽 | 8 MHz | 音频带宽 | 10Hz～20kHz | |
视频数码位宽 | 10bit | 加权信噪比 | > 80dB | |
微分增益 | < 1% | 总谐波失真 | <1% | |
微分相位 | < 1° | 连接器类型 | 卡侬头 | |
群延时 | < 50 ns | 电源 | ||
加权信噪比 | >69 dB | 独立式 | AC220V@0.5A | 独立式尺寸 (mm) 340L x 480W x 46H |
8V1D光端机应用领域
主要用于广播、电视、电信、电力、公安、军队、公路交通、海关、大型厂矿等区域下的监控系统及有线电视台的视频/伴音传输系统，具有体积紧凑、使用方便、动态范围宽、性能价格比高等特点。该光端机采用性能可靠的光模块组件，具有很大的光动态范围，设备无须调试，即插即用，稳定可靠，适应各种不同工作环境。
