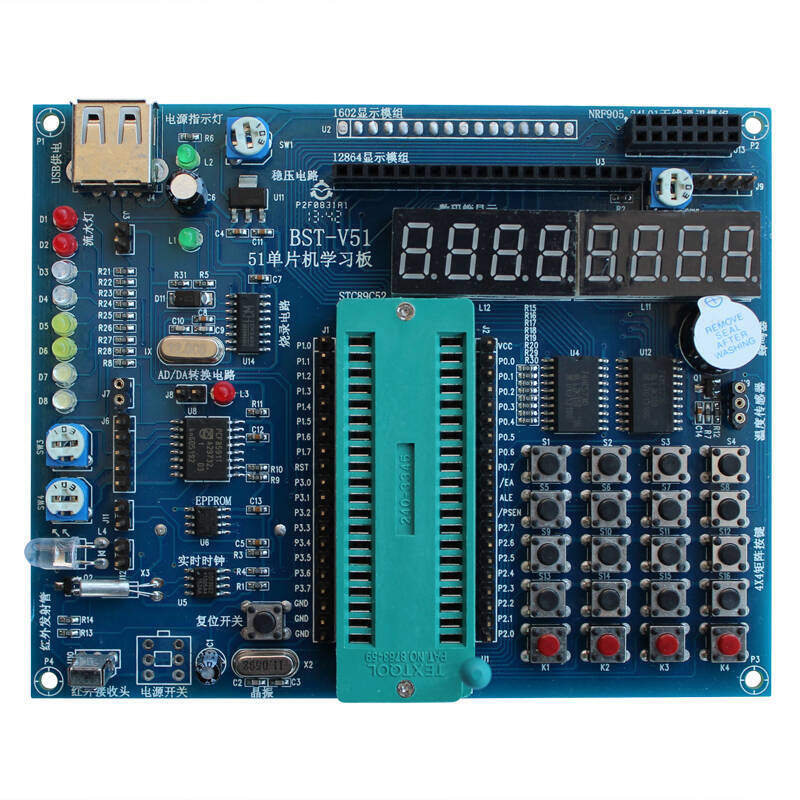

51单片机开发板

开发板（evaluation board or demo board）是用来进行嵌入式系统开发的电路板，包括中央处理器、存储器、输入设备、输出设备、数据通路/总线和外部资源接口等一系列硬件组件。开发板一般由嵌入式系统开发者根据开发需求自己订制，也可由用户自行研究设计。

在一般的嵌入式系统开发过程中，硬件一般被分成两个平台，一个是开发平台（host），一个是目标平台（target）即开发板。在此描述的开发平台指的是使用台式机，通过传输的界面，例如串口（RS-232）、串口、或是网络（Ethernet）与目标平台连接。

开发嵌入式系统，不可避免的是一定要先选择目标平台。在挑选一个目标平台时必须审慎评估，因为这涉及到有无方便的开发环境及技术支持。一般的板子除了集成型的CPU之外，最少需要一个输入及输出的界面、供下载影像文件（ROM image）的接口、内存（RAM）、Flash ROM、电源模块等。为了开发初期的调试方便，还会在拉出几个特殊的引脚，如JTAG接口，以供外接的调试模块所使用。

当硬件及规格选定完成后，接下来就是进入最开始的系统开发与建立开放环境。如果项目所使用的嵌入式操作系统不是自己开发，而是向其他厂商购买的话，大都提供集成式开发环境（IDE）与仿真器（Emulator）让开发者可以加速整个开发的过程。当你拿到的是系统厂商已经移植好的操作系统，并且确定有给予充分的文件之后，就可以针对自己的目标平台做集成的动作。

51 单片机目前已有多种型号， 8031/8051/8751是Intel公司早期的产品，而 ATMEL公司的AT89C51、AT89S52则更实用。ATMEL公司的51系列还有AT89C2051、AT89C1051等品种，这些芯片是在 AT89C51的基础上将一些功能精简掉后形成的精简版。而市场上目前供货比较足的芯片还要算ATMEL 的51、52 芯片， HYUNDAI 的GMS97 系列，WINBOND 的78e52，78e58，77e58 等。

1、8个LED灯，可以练习基本单片机IO操作，在其他程序中可以做指示灯使用。

2、2个四联8段数码管，显示温度数据，HELLO欢迎词、时钟等。

3、高亮8*8点阵，如练习数字，字母，图片显示，或者小游戏的开发如贪吃蛇等。

4、4个独立按键，可以配置为中断键盘，为程序的按键扫描节省更多的时间。

5、8个AD按键，主要设计为游戏开发如推箱子等，去掉了矩阵键盘，AD键盘在实际中的应用相当广泛，如电视机加减搜台等都是采用AD键盘，一根AD线可以扩展几百个按键，更接近工程。

6、PCF8591具有AD/DA功能，其采用IIC总线协议，可练习IIC总线的操作。

7、DS18B20:单线多点检测支持。

8、光敏电阻测试光线强度，感受白天黑夜的区别。

9、FM收音机：能接收80M到110MHz之间的FM频段。可实现自动搜台和手动搜台。

10、DS1302时钟芯片提供实时时钟，带3V电池，在掉电的情况下，时钟仍然可以继续运行。

11、可读写SD卡文件系统，保存数据显示到TFT液晶屏等。

12、继电器可以控制高电压的设备，高压危险，请小心使用。

13、直流电机接口，控制直流电机。

14、步进电机接口，控制步进电机运行。

15、蜂鸣器，可以做电子琴、音乐发声等。

16、74HC595芯片练习串行转并行数据扩展。

17、74HC573锁存扩展芯片，可以扩展接口。

18、ULN2003电机驱动芯片。(这里用它来驱动步进电机，直流电机，继电器和蜂鸣器)

19、MAX232串口数据传输延长发送距离。(可与计算机通信，同时也可做为STC单片机下载程序的接口)

20、PL2303下载单片机，一线下载，直接的USB下载方式，高速下载。

21、TFT液晶屏，单片机也可以控制彩屏了，让你的学习充满乐趣

22、nRF24L01无线数据传输芯片接口，可以插nRF24L01芯片，做高速无线数据传输。

23、LCD1602液晶接口，字符液晶两行，每行可以显示16个字符。

24、LCD12864带字库液晶接口。

25、LCD12864图形液晶接口。

26、DS18B20单线多点温度采集接口。一根线上便可拓展多个DS18B20温度传感器，先提供两个。

27、提供ISP下载接口，可下载AVR、AT的单片机。支持AVR单片机。

28、40针扩展接口，可以无限扩展。以后的DZR-01A开发板配件将从此端口扩展出去。

29、PS2鼠标键盘接口。配合红外遥控器甚至可以遥控我们的电脑!(配例程)

30、AVR/51复位按键。可以复位51 STC AVR单片机，全部支持

31、TEA5767的IIC总线控制。学习IIC控制

32、SD卡的SPI总线控制。扩展大容量存储器

33、红外遥控接收器，可采集红外遥控发出的信号，可使用遥控信号控制其他设备。

34、外接5V供电电源座。

35、RXD、TXD、POWER电源指示灯

36、40PIN紧锁座(非常方便单片机芯片的取放)

37、带LM1117-3.3稳压芯片(为彩屏液晶，SD卡和无线模块供电)

38、USB供电(USB可以提供500MA的电流，完全能满足开发板的需求了)

39、预留电源+5V,GND接口各四个(方便用户扩展其他外围电路时取电和共地)

1、工程技术人员

2、单片机初学者和广大电子爱好者

3、有一定基础需要在软硬件方面提高者

4、高校电子、自动化及相关专业的实验设备

常见配套资源如下：

1、硬件实验板及期配件如：杜邦线、单片机芯片、流水灯、点阵显示、ds1302数字钟、ds18b20温度检测、彩色TFT液晶屏，SD卡，超声波测距、收音机、mp3解码、智能小车等等。

2、实验程序源码，包含汇编源程序、C语言源程序。

3、电路原理图、PCB图。

4、实验手册、使用手册。

5、附加PCB设计制作、VB软件开发等计算机学习资料。

单片机技术的发展以微处理器(MPU)技术及超大规模集成电路技术的发展为先导，以广泛的应用领域拉动，表现出较微处理器更具个性的发展趋势。小到遥电子玩具，大到航空航天技术等电子行业都有单片机应用的影子。

针对51单片机技术在电子行业自动化方面的重要应用，为满足广大学生、爱好者、产品开发者迅速学会掌握单片机这门技术，于是产生51单片机开发板。实践表明，8位的单片机仍然占据着市场百分之八十的份量。
