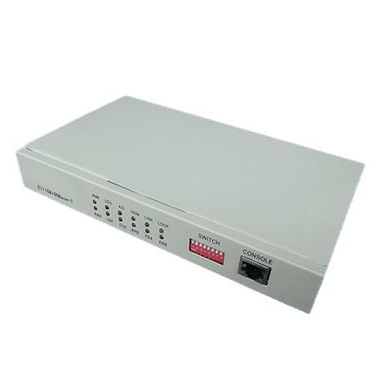

协议转换器

◆ 采用大规模芯片，电路简单，功耗低，可靠性高；

◆ 设备均提供 1 路E1 配置，E1 接口阻抗支持75Ω和120Ω， 除 DE1035U、KDE1035U外均支持n×64K（n = 1~32）成帧模式E1；

◆ DE1035A、KDE1035A、DE1035B、KDE1035B提供1 路n×64K V.35 接口（n=1~32）；

◆ DE1035U、KDE1035U 提供1 路透明 V.35 接口；

◆ S-DE、KS-DE 提供1 个V.35 接口、1 个RS232 异步数据接口和1 个10/100 Base-Tx端口；

◆ S-DEC 提供1 个V.35 接口、1 个RS232 异步数据接口和4 个10/100 Base-Tx 端口；

◆ 10/100 Base-Tx 端口均支持10/100M，全双工、半双工，并支持自动协商机制；

◆ V.35 接口提供7 种时钟模式（DCE：本地、恢复、外部输入；DTE：发RC 收TC、发RC 收RC、发TC 收TC、发TC 收RC），适应目前市场上所有V.35 接口时钟模式要求；

◆ V.35 的接口时钟模式、相位、时隙选择功能可通过网管软件设置；

◆ 除 DE1035U、KDE1035U、DE1035A、KDE1035A 外 E1、V35 通道支持内置BERT（Bit Error Rate Test）功能；

◆ 设备均提供 1 个管理接口，可以灵活设置设备的功能；

◆ 提供 1 组控制开关，用于设置设备维护测试；

◆ 具有完整的告警及状态指示；

◆ 适应多种电源环境，+24VDC、-24VDC、±24VDC、-48VDC 或220VAC。

1 设备拆封

1. 在您确定了设备的安装位置后，清理好该处，并将装有设备的纸箱移到安装处旁；

2. 请注意包装箱方向，保证正面朝上；

3. 打开纸箱，取出设备及附件。

设备采用专用纸箱包装，内有防振保护，每个包装箱内放置1 台设备，并包含相应附件，请注意查验，并核对是否跟装箱单相符。

2 设备检查

检查设备是否完好，是否损坏，并核实电源状况。

3 设备安装

取出设备，检查外观无破损，固定在机架或其它装置上，确保安装稳固。

1. 根据设备配置选择接入电源，正确连接电源线，加电看设备电源是否正常(正常绿色

电源指示灯POWER 灯亮)，工作状态是否正常（绿色RUN 灯闪烁）；

2. 连接 E1 信号线，如用户侧设备已正常工作，该E1 信号对应的WORK 灯（绿色）亮。

4 设备测试

1. 电源：正确连接电源线（直流机种电源连接方法见附录4），打开电源开关，POWER灯（绿色）亮表示电源工作正常；

2. 设备运行：通电后，设备初始化，当RUN 灯（绿色）闪烁表示设备运行正常；

3. V.35 接口：设备正常运行时，将E1 接口自环，V.35 接口用误码仪测误码，无误码为正常；

4. 以太网端口：设备E1 互连并正常运行时，用两台带网卡的计算机分别与设备的以太网端口相连，通过Ping 包，测试以太功能是否正常。

5. RS232 接口：设备正常运行时，将E1 接口自环，将RS232 接口与PC 机串口对接，PC 机上运行“超级终端”（波特率为9600bit/s），禁止本地字符回显选项，键入测试字符，窗口中显示接收到的字符，如与键入的字符相同，表示RS232 接口工作正常。

协议转换器在设计使用范围内具有良好可靠的性能，但仍应避免人为对设备造成的损害或破坏。

仔细阅读本手册，并保存好本手册，以备将来参考用；

不要将设备放置在接近水源或潮湿的地方；

不要在电源电缆上放任何东西，不要将电缆打结或包住，并应将其放在不易碰到的

地方；

电源接头以及其它设备连接件应互相连接牢固，请经常检查；

连接电源线时，务必认真按接线柱标注接线；所用电源必须满足如下条件：

1．直流-48V 机种：-36V ~-72V

2．直流+24V 机种：+24 V±15％

3．直流-24V 机种：-24 V±15％

4．直流±24V 机种：+24 V±15％，-24 V±15％

5．交流220V 机种：220V±20％，50Hz

请注意设备清洁，必要时可用软棉布擦拭；

不要堵塞通风口；

在下列情况下，请立即断开电源，并与公司联系：

1．设备进水；

2．设备摔坏或机壳破裂；

3．设备工作异常或展示的性能已完全改变；

4．设备产生气味、烟雾或噪音。

请不要自己修理设备，除手册中有明确指示外
