光连接器

光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。

光学性能

对于光纤连接器的光性能方面的要求，主要是插入损耗和回波损耗这两个最基本的参数。

插入损耗（Insertion Loss）即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。插入损耗越小越好，一般要求应不大于0.5dB。

回波损耗（Return Loss, Reflection Loss）是指连接器对链路光功率反射的抑制能力，其典型值应不小于25dB。实际应用的连接器，插针表面经过了专门的抛光处理，可以使回波损耗更大，一般不低于45dB。

互换性重复性

光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般都可以任意组合使用、并可以重复多次使用，由此而导入的附加损耗一般都在小于0.2dB的范围内。

抗拉强度

对于做好的光纤连接器，一般要求其抗拉强度应不低于90N。

温度

一般要求，光纤连接器必须在-40oC ~ +70oC的温度下能够正常使用。

插拔次数

目前使用的光纤连接器一般都可以插拔l000次以上。

光连接器的主要用途是用以实现光纤的接续。现在已经广泛应用在光纤通信系统中的光连接器，其种类众多，结构各异。但细究起来，各种类型的光连接器的基本结构却是一致的，即绝大多数的光连接器的一般采用高精密组件（由两个插针和一个耦合管共三个部分组成）实现光纤的对准连接。

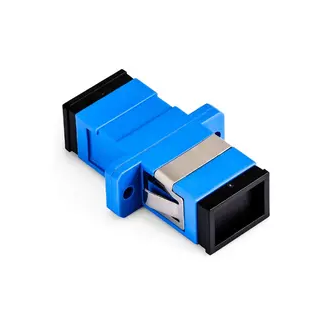

这种方法是将光纤穿入并固定在插针中，并将插针表面进行抛光处理后，在耦合管中实现对准。插针的外组件采用金属或非金属的材料制作。插针的对接端必须进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软缆以释放应力。耦合管一般是由陶瓷、或青铜等材料制成的两半合成的、紧固的圆筒形构件做成，多配有金属或塑料的法兰盘，以便于连接器的安装固定。为尽量精确地对准光纤，对插针和耦合管的加工精度要求很高。

光纤连接器(又称跳线)是指光线两端都装上连接器插头，用来实现光路活动连接；一端装有插头则称为尾纤。 光纤连接器连接头连接类型有FC、SC、ST，端面接触方式有PC、UPC、APC型。两端连接器类型或接触面不同的跳线，称为转接跳线。

特点

1. 插入损耗低

2. 重复性好

3. 回波损耗大

4. 互插性能好

5. 温度稳定性好

应用

1. 光纤通信系统

2. 光纤接入网

3. 光纤数据传输

4. 光纤CATV

5. 局域网(LAN)

6. 测试设备

7. 光纤传感器

LC型光纤连接器是为了满足客户对连接器小型化、高密度连接的使用要求而开发的一种新型连接器。它压缩了整个网络中面板、墙板及配线箱所需要的空间，使其占有的空间只相当传统ST和SC连接器的一半。

特点

1. 体积小，尺寸精度高

2. 1.25mm陶瓷插芯

3. 插入损耗低

4. 回波损耗高

5. 单芯、双芯两种结构可供选择

6. 符合IE874标准

应用

1. 电信和数据通讯

2. 局域网(LAN)

3. 广域网（WAN）

4. 设备终端

MU型光纤连接器是为了满足客户对连接器小型单芯光纤连接器。它压缩了整个网络中面板、墙板及配线箱所需要的空间，使其占有的空间只相当传统ST和SC连接器的一半。是一种在光配线架上广泛采用的新型连接器。

特点

1. 体积小，布线密度高

2. 1.25mm陶瓷插芯

3. 插入损耗低

4. 回波损耗高

应用

1. 电信和数据通讯

2. 局域网，广域网

3. 光纤CATV

4. 光纤传感系统

5. 测量设备

6. 光电系统

为了满足客户对连接器小型化，低成本、使用简便的光纤连接产品日益增长的需求而开发的一种小型单芯光纤连接器MT-RJ系列产品。它压缩了整个网络中面板、墙板及配线箱所需要的空间，使其占有的空间只相当传统ST和SC连接器的一半。从而提高了经济适用性，特别适合光纤到桌面的应用。

特点

1. 体积小，布线密度高

2. 结构简单，易于插拨

3. 新型MT陶瓷插芯

4. 插入损耗低

5. 回波损耗高

应用

1. 前端设备

2. LAN

3. 设备终端

4. 通讯网络

像插入RJ－45一样容易，3M Volition VF－45插座和跳线是光纤到桌面网络的最新双工光纤互连，VF－45插头和插座像8芯模块插座一样工作，给光纤应用带来和RJ－45接口一样的简便性。VF-45插座能被现场端接于电信间的配线板和楼宇水平布线，只需要不到1分钟，即可端接两芯光纤。

工厂端接在跳线上VF－45插头实现插座到插座或插座到收发设备的互连。VF－45跳线有不同的长度能同ST和SC接口进行混合配置。全部VF－45 跳线都用3M公司创新的GGP高强度被覆光纤制造，具有台式设备应用的经久性和严格的弯曲半径。VF－45光纤互连符合为满足要求最严格的消费者而选定分TIA，IEC和3M规范的要求。VF－45互连是提供经济的光纤楼宇布线解决方案的核心。

特点

1. 插接式插座设计（不需适配器〕

2. 高密度双工互连

3. V型槽连接以及注模零部件

4. RJ－45式锁闩

5. 4个机械式安装组件紧扣

6. 按TIA和IEC标准的性能要求测试

7. 用3M公司创新的被覆光纤GGP（光纤制造的跳线只要求25.4mm 的最小弯曲半径〕
