绝缘电阻测量仪

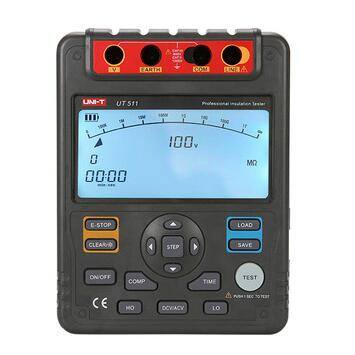

绝缘电阻测量仪

词条创建时间:2021-07-06浏览次数:373

绝缘电阻测量仪主要用于测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等设备的绝缘电阻。

绝缘电阻测量仪定义

绝缘电阻测量仪 英文:Insulation Resistance Tester

用来将其他仪器的绝缘性以电阻的形式测量出来的仪器。因为大部分生活中的绝缘体并非完美绝缘,因此仪器可以通过将高压直流电应用到绝缘体上的方法,测量电流并计算电阻。使用电压一般为250~1000V,合格的绝缘体电阻一般高于2 Mega Ohm(次)

绝缘电阻测量仪别称

数字兆欧表、指针兆欧表、绝缘表、绝缘电阻测试仪、 高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、高压兆欧表、带吸收比功能的兆欧表、带极化指数功能的兆欧表、电动摇表、电子式绝缘电阻测试仪、大功率高压兆欧表

绝缘电阻测量仪技术参数

1.输出电压:500V、1000V、2500V、5000V

2.绝缘电阻:200GΩ

3.精度:5%

4.高压短路电流:3mA

5. 绝缘性能: 电路与外壳间电压为1000V DC时,最大2000MΩ

6. 耐压性能: 电路与外壳间电压为2500V AC时,承受1分钟

7.尺 寸: 230mm×190mm×90mm (L×W×H)

8. 重 量:2KG

绝缘电阻测量仪特点

1、电阻量程范围可自动转换,并有相应的指示。

2、两种方式同步显示绝缘阻值。机械指针采用超薄型张丝结构抗震能力强。机械指针的采用可容易观察绝缘电阻的变化范围,点阵液晶屏的采用可指导用户操作仪表并可精确得出测量结果。

3、机械表头与液晶屏合二为一。双刻度显示,量程自动转换。彩色刻度易于读识。

4、采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强,仪器可自动计算吸收比和极化指数,无须人工干预。

5、操作界面友好,各种测量结果具有防掉电功能,可连续存储20次的测量结果。

6、仪表产生高压时,有提示音输出。

7、内置残留高压放电电路,测试完毕可自动放掉被测设备上的残留高压。

8、交直流两用,配置可充电池和交流适配器。

9、仪表采用便携式设计,便于野外操作。

绝缘电阻测量仪准备工作

(1)测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。

(2)对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

(3)被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

(4)测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。

(5)兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

绝缘电阻测量仪使用方法

1.测量前必须将被测设备电源切断,并对地短路放电。决不能让设备带电进行测量,以保证人身和设备的安全。对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

2.被测物表面要清洁.减少接触电阻,确保测量结果的正确性。

3.测量前应将兆欧表进行一次开路和短路试验,检查兆欧表是否良好。即在兆欧表未接上被测物之前.摇动手柄使发电机达到额定转速(120r/min),观察指针是否指在标尺的“∞”位置。将接线柱“线(L)和地(E)”短接,缓慢摇动手柄,观察指针是否指在标尺的“0”位。如指针不能指到该指的位置,表明兆欧表有故障.应检修后再用。

4.兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

5.必须正确接线。兆欧表上一般有三个接线柱,其中L接在被测物和大地绝缘的导体部分,E接被测物的外壳或大地。G接在被测物的屏蔽上或不需要测量的部分。测量绝缘电阻时,一般只用“L”和“E”端.但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时,就要使用“G”端,并将“G”端接屏蔽层或外壳。线路接好后,可按顺时针方向转动摇把.摇动的速度应由慢而快,当转速达到每分钟120转左右时(ZC-25型),保持匀速转动,1分钟后读数.并且要边摇边读数.不能停下来读数。

6.摇测时将兆欧表置于水平位置,摇把转动时其端钮间不许短路。摇动手柄应由慢渐快,若发现指针指零说明被测绝缘物可能发生了短路,这时就不能继续摇动手柄.以防表内线圈发热损坏。

7.读数完毕.将被测设备放电。放电方法是将测量时使用的地线从兆欧表上取下来与被测设备短接一下即可(不是兆欧表放电)。

绝缘电阻测量仪调阅测试结果

1.转动波段开关在任意一电压档,此时电源接通。

2.在选择测试编号状态下,可按动设置键(12)进入查询测试结果状态。

3.按动上下键(12)来增加和减少测试结果的编号。(相应的编号反黑)。

4.选择好编号后,按动测试键(10)可进入该编号的测试结果,按动上下键(12)可查询该编号测试结果(当前阻值、15秒阻值、60秒阻值、10分钟阻值、吸收比、极化指数)。

5.查询完毕,按动设置键(12)返回准备测试状态。

6.如需查询再次查询可再次按动设置键(12)。
