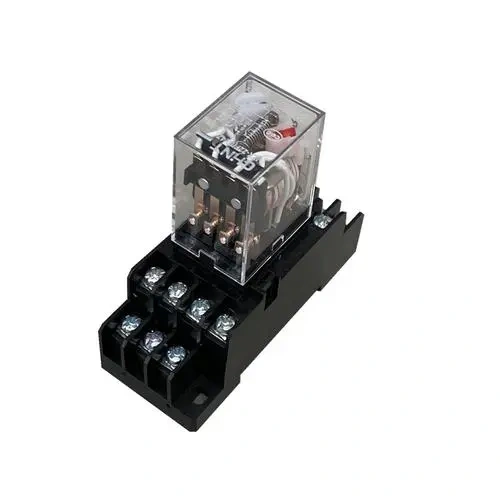

电磁继电器
词条创建时间:2024-05-30浏览次数:250
电磁继电器是一种将电磁力作用于机械结构上,实现电路开关动作的电器设备。它是一种常见的电控元件,被广泛应用于各种电气控制系统中。
电磁继电器基本结构
电磁继电器是一种利用电磁原理工作的电器装置,用于控制电路的开关。其基本结构包括线圈、铁芯、触点和外壳等组成部分。
1、线圈:线圈是继电器的一个重要组成部分,通常由绝缘材料包裹的导线绕制而成。当线圈通电时,会在继电器内部产生磁场,使得铁芯受到磁力的作用。
2、铁芯:铁芯是继电器的另一个重要组成部分,通常由铁或钢材料制成。铁芯的作用是增强线圈产生的磁场,以便更好地吸引触点。
3、触点:触点是继电器的开关部分,用于控制电路的通断。通常分为常开触点和常闭触点两种类型。常开触点在继电器未通电时是闭合状态,当继电器通电时触点打开;常闭触点在继电器未通电时是打开状态,当继电器通电时触点闭合。触点通常由导电材料制成,如铜或银,以确保良好的导电性能。
4、弹簧:弹簧是继电器触点的辅助部件,通常用于控制触点的开合。触点在继电器通电时闭合,而在继电器断电时打开,弹簧的弹性能够帮助触点实现快速、可靠的开关动作。
5、外壳:外壳是继电器的外部保护结构,通常由绝缘材料制成,以防止电流外泄和对继电器内部部件的保护。外壳还可以起到固定继电器部件的作用,确保其稳定性和安全性。
电磁继电器工作原理
电磁继电器的工作原理基于电磁感应和磁力作用。当继电器的线圈通电时,电流会产生磁场,磁场作用于铁芯,使铁芯受到磁力的作用,从而改变触点的位置。触点的开合状态决定了电路的通断。
具体来说,继电器的触点通常有两组,一组是常开触点(NO,Normally Open),一组是常闭触点(NC,Normally Closed)。当继电器线圈通电时,常开触点闭合,常闭触点打开;当继电器线圈断电时,常开触点打开,常闭触点闭合。通过控制继电器线圈的通断,可以实现对电路的控制。
电磁继电器技术参数
1、额定电压(Rated Voltage):电磁继电器的额定电压是指继电器正常工作的电源电压范围。常见的额定电压有12V、24V、110V、220V等。
2、额定电流(Rated Current):电磁继电器的额定电流是指继电器正常工作时的最大电流值。额定电流一般根据继电器的设计和应用场景来确定。
3、继电器接触能力(Contact Rating):继电器接触能力是指继电器触点的最大负载电流和最大负载电压。常见的接触能力有AC和DC两种,AC接触能力一般用于交流电路,DC接触能力一般用于直流电路。
4、动作时间(Operating Time):电磁继电器的动作时间是指继电器线圈通电后触点完成开合动作的时间。通常以毫秒为单位。
5、断开时间(Release Time):电磁继电器的断开时间是指继电器线圈断电后触点完成开合动作的时间。通常以毫秒为单位。
6、继电器寿命(Life Expectancy):电磁继电器的寿命是指继电器能够正常工作的预计时间。寿命一般根据继电器的设计和制造工艺来确定。
电磁继电器类型
电磁继电器根据不同的工作原理和应用场景,可以分为多种类型。常见的电磁继电器类型包括:
1、常开型继电器(Normally Open Relay):在继电器线圈通电时,常开触点闭合,断电时打开。常开型继电器通常用于需要在继电器通电时断开电路的场合。
2、常闭型继电器(Normally Closed Relay):在继电器线圈通电时,常闭触点打开,断电时闭合。常闭型继电器通常用于需要在继电器通电时闭合电路的场合。
3、双刀双掷型继电器(Double Pole Double Throw Relay,DPDT):双刀双掷型继电器具有两组触点,可以同时控制两个电路的开关状态。它可以实现两个电路之间的切换。
4、时间继电器(Time Delay Relay):时间继电器在线圈通电后,会在设定的时间延迟后才完成触点的开合动作。时间继电器通常用于需要延迟控制的场合,例如延时开关、延时断电等。
5、热继电器(Thermal Relay):热继电器是一种基于温度变化控制的继电器。它根据电流通过触点时的热量变化来控制触点的开合。热继电器通常用于电机保护、过载保护等场合。
6、电压继电器(Voltage Relay):电压继电器是一种用于监测电压变化的继电器。它可以检测电路中的电压变化,并根据设定的阈值来控制触点的开合。电压继电器通常用于电压保护、电压监控等场合。
电磁继电器应用
电磁继电器广泛应用于各个领域的电气控制系统中。例如,工业自动化控制系统中的电机启停控制、照明系统中的灯光控制、家用电器中的电路保护等都会使用到电磁继电器。
电磁继电器选型技巧
选用电磁继电器时,需要考虑以下几个因素:
1、额定电流和电压:
根据实际电路的额定电流和电压需求选择相应的继电器。继电器的额定电流是指继电器可以承受的最大电流值,额定电压是指继电器可以承受的最大电压值。选用继电器时,需要确保其额定电流和电压高于实际电路的需求,以保证继电器的正常工作。
2、动作时间:
继电器的动作时间是指继电器在通电后从触发到动作的时间。动作时间对于某些需要快速响应的应用非常重要,例如紧急停机控制。因此,在选用继电器时,需要根据实际需要确定继电器的动作时间。
3、绝缘电阻:
继电器的绝缘电阻决定了其绝缘性能。绝缘电阻是指继电器在额定电压下继电器触点和线圈之间的绝缘阻力。通常,继电器的绝缘电阻越高,其绝缘性能越好。因此,在选择继电器时,需要确保其绝缘电阻满足实际需求,以确保系统的安全性。
4、环境适应能力:
根据实际使用环境选择继电器的环境适应能力。例如,在高温环境下使用的继电器需要具有耐高温特性,而在潮湿环境下使用的继电器需要具有耐湿度特性。因此,在选用继电器时,需要根据实际使用环境选择具有合适特性的继电器。
5、继电器类型:
根据具体应用场景选择合适的继电器类型。不同类型的继电器具有不同的开关特性和应用场景。例如,常开继电器适用于需要在通电状态下保持的应用,而常闭继电器适用于需要在断电状态下保持的应用。因此,在选用继电器时,需要根据具体应用需求选择合适的继电器类型。
