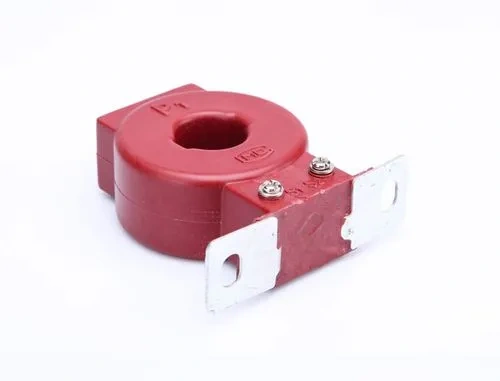

电子式互感器
词条创建时间:2024-06-04浏览次数:169
电子式互感器(Electronically Controlled Transformer,ECT)是一种用于电力系统中的互感器,它通过电子装置控制变压器的输出电压和电流,实现对电力系统的调节和保护。
电子式互感器基本结构
电子式互感器由变压器、电子控制器和传感器组成。变压器是电子式互感器的核心部分,它负责将输入电压转换为输出电压,并根据电子控制器的指令进行调节。电子控制器是电子式互感器的智能化控制中心,通过采集传感器的信号,计算电力系统的电压、电流等参数,并根据设定值来控制变压器的输出。传感器用于采集电力系统的电压、电流等参数,并将其转化为电子控制器能够识别的信号。
电子式互感器性能参数
1、额定电压:电子式互感器能够承受的最大电压。
2、额定电流:电子式互感器能够承受的最大电流。
3、精度等级:电子式互感器输出电压和电流的准确度。
4、频率范围:电子式互感器适用的电力系统频率范围。
5、温度范围:电子式互感器能够正常工作的温度范围。
电子式互感器工作原理
电子式互感器的工作原理是基于法拉第电磁感应定律和电子技术。当电流通过互感器的绕组时,产生的磁场会通过铁芯传递到感应绕组上,从而产生感应电动势。感应电动势经过放大和滤波等处理,最终转换为数字信号输出。当电压通过互感器的绕组时,产生的磁场也会通过铁芯传递到感应绕组上,从而产生感应电动势。感应电动势同样经过放大和滤波等处理,最终转换为数字信号输出。
电子式互感器类型
电子式互感器主要分为两种类型:电流互感器和电压互感器。
1、电流互感器(Current Transformer,简称CT):用于测量电流。根据测量范围和应用需求的不同,电流互感器可以分为不同的类型,如普通互感器、精密互感器、高频互感器等。普通互感器适用于一般的电力系统测量和保护;精密互感器适用于对测量精度要求较高的场合;高频互感器适用于高频电能测量和保护。
2、电压互感器(Voltage Transformer,简称VT):用于测量电压。电压互感器通常用于提供次级信号给测量仪表或保护设备,以便测量或保护系统的电压。
电子式互感器应用
1、电能计量:电子式互感器可以将电流和电压信号转化为数字信号,通过计算和处理这些信号来实现电能的计量。它具有高精度、宽动态范围、抗干扰能力强等特点,适用于各种电能计量场合。
2、保护:电子式互感器能够对电力系统中的故障情况进行监测和保护。它可以实时检测电流和电压的变化,并通过与保护装置的联动来实现故障的判断和隔离。
3、监测:电子式互感器可以对电力系统中的电流和电压进行实时监测。它可以提供电流和电压的波形、频率、相位等信息,帮助运维人员及时发现和解决问题。
4、电力质量分析:电子式互感器可以提供电力质量参数的测量和分析。通过对电流和电压的采样和处理,可以得到电压波形、电流谐波、功率因数等参数,帮助用户评估电力质量的好坏。
电子式互感器安装方法
电子式互感器的安装方法需要根据具体的设备和系统来确定。一般来说,安装电子式互感器需要注意以下事项:
1、安装位置:电子式互感器应安装在电力系统中电流和电压的正常范围内,并远离任何可能引起电磁干扰的设备或电源。
2、安装方式:电子式互感器可安装在直流或交流电源上,具体安装方式取决于设备和系统的要求。
3、连接方式:电子式互感器的连接方式应符合相关标准和规范,确保连接的可靠性和安全性。
4、维护和检修:安装完成后,应定期检查和维护电子式互感器,以确保其正常运行和准确测量。
