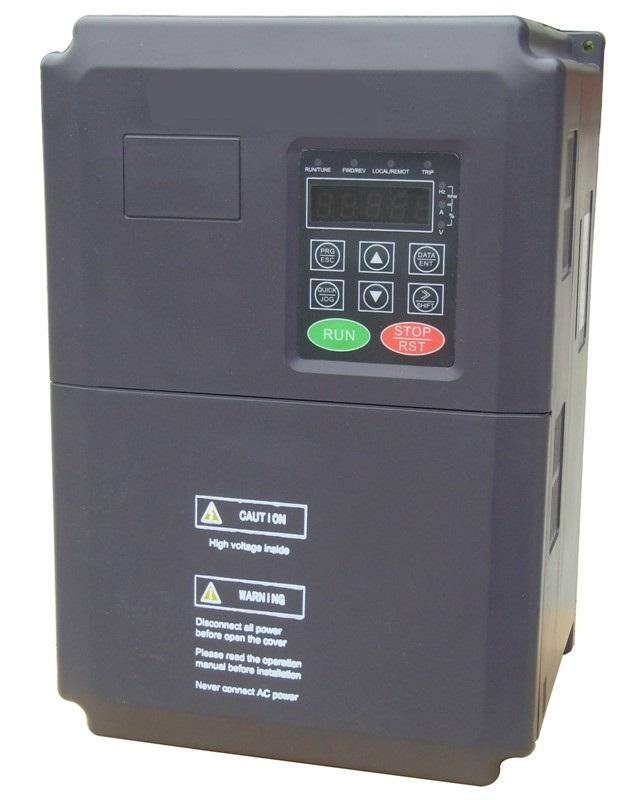

水泵型变频器
词条创建时间:2021-06-17浏览次数:791
水泵变频器通常由将交流电转换为直流电和为直流中间电路或直流电压中间电路馈电的整流单元和由中间电路进行馈电的逆变器组成。
水泵型变频器应用行业
恒压供水
消防设备
楼宇供水
环保设备
水处理设备
环境工程
水泵型变频器节能原理
由水泵工作原理可知:水泵流量与水泵(电机)转速成正比,水泵扬程与水泵(电机)转速平方成正比,水泵轴功率等于流量与扬程乘积,故水泵轴功率与水泵转速三次方成正比(既水泵轴功率与供电频率三次方成正比)。
上述原理可知改变水泵转速就可改变水泵功率。
流量基本公式:
Q∝N H∝N2 KW=Q*H∝N3
以上Q代表流量,N代表转速,H代表扬程,KW代表轴功率。
例如:将供电频率由50Hz降为45Hz,则P45/P50=(45/50)3= 0.729,即P45=0.729 P50;将供电频率由50Hz降为40Hz,则P40/P50=(40/50)3= 0.512,即P40=0.512 P50。
水泵一般是按供水系统设计时大工况需求来考虑,而用水系统实际使用中有很多时间不一定能达到用水大量;
一般用阀门调节增大系统阻力来节流,造成电机用电损失,而采用变频器可使系统工作状态平缓稳定,改变转速来调节用水供应,并可降低转速节能收回投资。
水泵型变频器作用特点
水泵变频器是通过改变电机工作电源的频率和幅度的方式来控制交流电动机的电力传动元件,水泵用变频器的作用是改善三相交流电动机的起动方式和达到平滑控制水泵电动机转速的目的。
水泵变频器的特点
1.针对水泵恒压节能控制设计
2.内置PID和先进的节能软件
3.可实现一托一分时段多点压力定时功能
4.高效节能,节电效果20%~60%(根据实际工况而定)
5.简便管理,安全保护,实现自动化控制
6.延长设备寿命、保护电网稳定、保减磨损、降低故障率
7.实现软起,制动功能
水泵型变频器系统组成
变频恒压供水设备系统组成:
变频器是整个变频恒压供水系统核心部分。
水泵电机是输出环节,转速由变频器控制,实现变流量恒压控制。
变频器接受PID控制器信号对水泵进行速度控制,压力传感器检测管网出水压力,把信号传给PID控制器,PID控制器调节变频器频率来控制水泵转速,实现了一个闭环控制系统。SAJ-8000变频器本身具有PID调节功能,可以不选用外置PID调节器,调节更加平稳。
水泵型变频器应用场合
变频调速恒压供水设备主要应用场合:
1、高层建筑,城乡居民小区,企事业等生活用水;
2、各类工业需要恒压控制用水,冷却水循环,热力网水循环,锅炉补水等;
3、中央空调系统;
4、自来水厂增压系统;
5、农田灌溉,污水处理,人造喷泉;
6、各种流体恒压控制系统。
综上所述,本文已讲解了水泵型变频器的相关知识,相信大家对水泵型变频器的认识有了一些初步的了解。希望本文能对元器件产品知识感兴趣的读者有比较大的参考价值!
