放大器

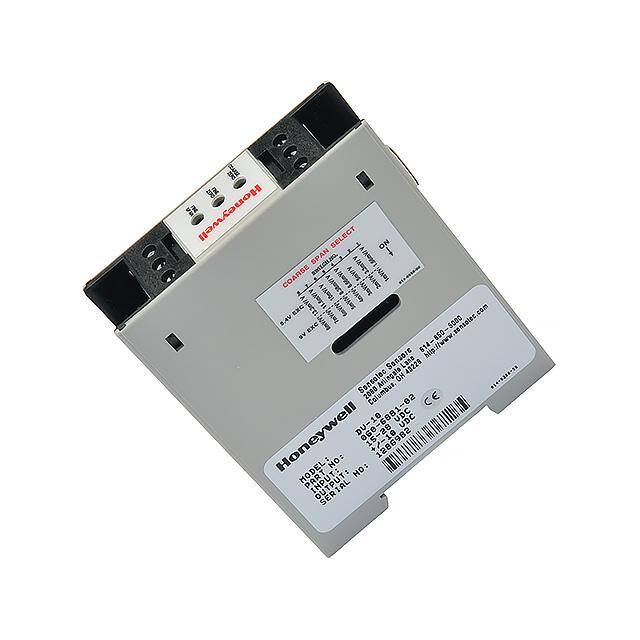

放大器（英语：Amplifier）是增加信号幅度或功率的装置，它是自动化技术工具中处理信号的重要元件。放大器的放大作用是用输入信号控制能源来实现的，放大所需功耗由能源提供。对于线性放大器，输出就是输入信号的复现和增强。对于非线性放大器，输出则与输入信号成一定函数关系。

增加信号幅度或功率的装置，它是自动化技术工具中处理信号的重要元件。放大器的放大作用是用输入信号控制能源来实现的，放大所需功耗由能源提供。对于线性放大器，输出就是输入信号的复现和增强。对于非线性放大器，输出则与输入信号成一定函数关系。放大器按所处理信号物理量分为机械放大器、机电放大器、电子放大器、液动放大器和气动放大器等，其中用得最广泛的是电子放大器。随着射流技术（见射流元件）的推广，液动或气动放大器的应用也逐渐增多。电子放大器又按所用有源器件分为真空管放大器、晶体管放大器、固体放大器和磁放大器，其中又以晶体管放大器应用最广。在自动化仪表中晶体管放大器常用于信号的电压放大和电流放大，主要形式有单端放大和推挽放大。此外，还常用于阻抗匹配、隔离、电流-电压转换、电荷-电压转换（如电荷放大器）以及利用放大器实现输出与输入之间的一定函数关系（如运算放大器）。

原理：高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。

高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出在 “低频电子线路”课程中已知，放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。甲类放大器电流的流通角为360o，适用于小信号低功率放大。乙类放大器电流的流通角约等于 180o；丙类放大器电流的流通角则小于180o。乙类和丙类都适用于大功率工作丙类工作状态的输出功率和效率是三种工作状态中最高者。高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。

1.A类(甲类)放大器

A类(甲类)放大器，是指电流连续地流过所有输出器件的一种放大器。 这种放大器，由于避免了器件开关所产生的非线性，只要偏置和动态范围控制得当，仅从失真的角度来看，可认为它是一种良好的线性放大器。 A类放大器在结构上，还有两类不同的工作方式。其中一类是将两个射极跟随器相联工作，其偏置电流要增加到在正常负载下有足够的电流流过，而不使任一器件截止。这一措施的最大优点是它不会突然地耗尽输出电流，如果负载阻抗低于标定值，放大器会短期出现截止现象，在失真上可能略有增加，但不致出现直感上的严重缺陷。另一类可称作为控制电流源型(VCIS)，它本质上是一个单独的射极跟随器，并带有一个有源发射极负载，以达到合适的电流泄放。这一类作为输出级时，需要在开始设计之前就把所要驱动的阻抗是多低搞清楚。

2.B类(乙类)放大器

B类(乙类)放大器，是指器件导通时间为50％的一种工作类别。这类放大器可以说是最为流行的一种放大器，也许目前所生产的放大器有99％ 是属于这一类。由于大家比较熟悉，这里不作详细介绍。

3.AB类[甲乙类)放大器

AB类(甲乙类)放大器，实际上是A类(甲类)和B类(乙类)的结合，每个器件的导通时间在50—100％之间，依赖于偏置电流的大小和输出电平。该类放大器的偏置按B类(乙类)设计，然后增加偏置电流，使放大器进入AB类(甲乙类)。

AB类(甲乙类)放大器在输出低于某一电平时，两个输出器件皆导通，其状态工作于A类(甲类)；当电平增高时，两个器件将完全截止，而另一个器件将供给更多的电流。这样在AB类(甲乙类)状态开始时，失真将会突然上升，其线性劣于A类(甲类)或B类(乙类)。不过笔者认为，它的正当使用在于它对A类(甲类)的补充，且当面向低负载阻抗时可继续较好地工作。

4.C类(丙类)放大器

C类(丙类)放大器，是指器件导通时间小于50％的工作类别。这类放 大器，一般用于射频放大，很难找到用于音频放大的实例。

5.D类(丁类)放大器

这类放大器，其特点是断续地转换器件的开通，其频率超过音频，可控制信号的占空比以使它的平均值能代表音频信号的瞬时电平，这种情况被称为脉宽调制(PWM)，其效率在理论上来说是很高的。但是，实际困难还是非常大的，因为200kHz的高功率方波是不是好的出发点尚不清楚；从失真的角度来看，为保证采样频率的有效性，必须将一个陡峭截止频率的低通滤波器插入放大器与扬声 器之间，以消除绝大部分的射频成分，这至少需要4个电感(考虑立体声)， 成本自然不会低。此外，表现在频响方面，它只能对某一特定负载阻抗保证平坦的频率响应。

输入待测信号，经放大和带通滤波后与参考信号共同输入乘法器得到的结果再通过低通滤波器滤波后输出。

主要用于检测信噪比很低的微弱信号。即使有用的信号被淹没在噪声信号里面，即使噪声信号比有用的信号大很多，只要知道有用的信号的频率值，就能准确地测量出这个信号的幅值。
