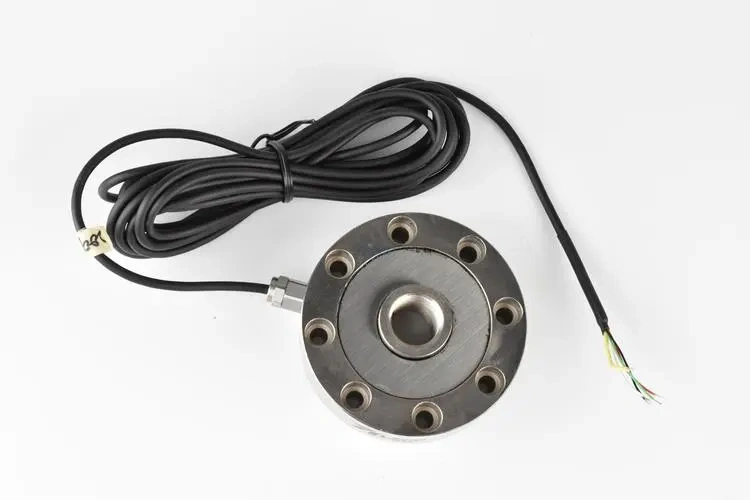

应变式力传感器

应变式力传感器的基本结构通常由弹性元件、应变片、电桥电路和信号处理电路组成。弹性元件一般采用弯曲弹性体或拉伸弹性体，用于承受受力物体的力，使其产生应变。应变片则贴附在弹性元件上，用于感知应变。电桥电路用于检测应变片的电阻变化，并将其转化为电信号进行测量。信号处理电路对电信号进行放大、滤波和转换等处理，最终输出力的数值。

1、高精度：应变式力传感器具有较高的精度，可达到0.1%以下。

2、宽测量范围：应变式力传感器可适应不同范围的力测量，从几克到几百吨都可以测量。

3、高灵敏度：应变式力传感器对微小力的测量具有较高的灵敏度。

4、快速响应：应变式力传感器的响应速度较快，可以快速检测到力的变化。

5、耐腐蚀性：应变式力传感器的外壳通常采用耐腐蚀材料，可适应各种恶劣环境。

当受力物体受到外力作用时，弹性元件会产生形变，进而使贴在其上的应变片也发生相应的应变。应变片的应变会导致其电阻值发生变化，电桥电路通过测量电阻的变化来间接测量物体所受的力。

根据应变片的类型，应变式力传感器可分为电阻应变式力传感器和电容应变式力传感器。

1、电阻应变式力传感器：应变片是由电阻片制成，当应变片受力发生应变时，电阻值随之变化。常见的电阻应变式力传感器有金属箔应变片、金薄膜应变片等。

2、电容应变式力传感器：应变片是由电容片制成，当应变片受力发生应变时，电容值随之变化。电容应变式力传感器具有较高的灵敏度和稳定性，但制造成本较高。

应变片的选材需要考虑多个因素，包括应变灵敏度、线性度、温度特性等。常用的应变片材料包括金属材料（如钢、铝、镍合金等）、半导体材料（如硅、硅锗合金等）以及聚合物材料。

应变式力传感器的电路设计主要包括电桥电路和信号调理电路。

1、电桥电路

电桥电路是应变式力传感器最常用的电路结构，它通常由四个应变片组成。应变片是一种金属片，它在受力时会发生微小的应变，从而改变其电阻值。电桥电路通过将这四个应变片连接成一个电桥，使得应变片的电阻变化能够转化为电压的变化。常见的电桥电路包括全桥电路、半桥电路和四电阻电桥电路。

2、信号调理电路

信号调理电路是将电桥电路输出的微弱信号进行放大和滤波处理，以便得到可靠的测量结果。信号调理电路通常包括放大器、滤波器和模数转换器等组成。放大器用于放大电桥电路输出的微弱信号，以提高信噪比。滤波器则用于滤除杂散信号和噪声。模数转换器将模拟信号转换为数字信号，以便进行数字信号处理和传输。

由于长期使用或其他原因，应变式力传感器可能会出现一些常见故障。下面是一些常见的故障原因及解决方法：

1、应变片破裂：应变片是应变式力传感器的核心部件，用于检测力的变化。长期使用或受到外界冲击等因素的影响，应变片可能会出现破裂，导致传感器无法正常工作。

2、温度漂移：应变式力传感器的工作性能可能会受到温度的影响。在温度变化较大的环境中，传感器的输出信号可能会产生漂移，导致测量结果不准确。

3、线路松动：应变式力传感器的电路连接可能会出现松动，导致传感器无法正常工作或测量结果不稳定。

4、电源问题：应变式力传感器需要外部电源供电，如果电源电压不稳定或供电线路出现问题，传感器可能无法正常工作。

5、机械损坏：应变式力传感器通常需要安装在机械设备上，如果机械设备发生撞击、振动等情况，可能会导致传感器的机械结构损坏，影响传感器的测量准确性。
