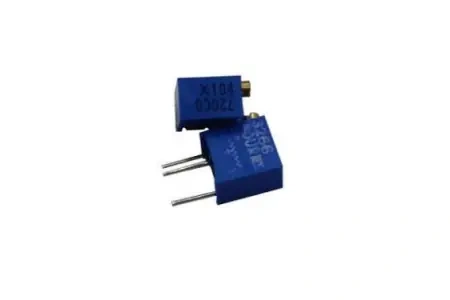

可调电位器

可调电位器的基本结构‌主要由电阻体、滑动臂、转轴、外壳和焊片构成。电位器通常有三个引出端子，其中两个固定端子（AC两端）之间的阻值最大，为电位器的标称值。另一个端子为活动端子，通过改变活动端子与固定端子间的位置，可以改变相应端子间的电阻值。电位器的典型结构中，AC两端电阻值最大，而AB和BC之间的电阻值可以通过与转轴相连的簧片位置不同而加以改变。

电位器是一种可调的电子元件。它是由一个电阻体和一个转动或滑动系统组成。电位器，是用于分压的可变电阻器。在裸露的电阻体上，紧压着一至两个可移金属触点。触点位置确定电阻体任一端与触点间的阻值。按输出与输入 电压比与旋转角度的关系分直线式电位器（呈线性关系）、函数电位器（呈曲线关系）。当电阻体的两个固定触电之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。它大多是用作分压器，这是电位器是一个四端元件。电位器基本上就是滑动变阻器，有几种样式，一般用在音箱音量开关和激光头功率大小调节。电位器是一种可调的电子元件。它是由一个电阻体和一个转动或滑动系统组成。当电阻体的两个固定触电之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一 个与动触点位置成一定关系的电压。

调节电压（含直流电压与信号电压）和电流的大小。

    这个电路具有正负对称电源，例：当电位器中心触头C滑动到电位器A端时OUT输出对地电压为+12V，当电位器中心触头C滑动到电位器B端时OUT输出对地电压为-12V。

单电源控制电位，输出端C具有0-∞V的调节范围。

这是一种音频放大器用于音量控制的接法当电位器中心触头C滑动到电位器A时音量最大，当电位器中心触头C滑动到电位器B时音量最小，如果c点到B出现接触不良时就会出现音量关不死。

1.标称阻值：100-1M

2.额定功率：0.5（W）

3.允许偏差：±10（%）

4.零位电阻：0（Ω）

5.接触电阻：1（Ω）

6.绝缘电阻：1（MΩ）
