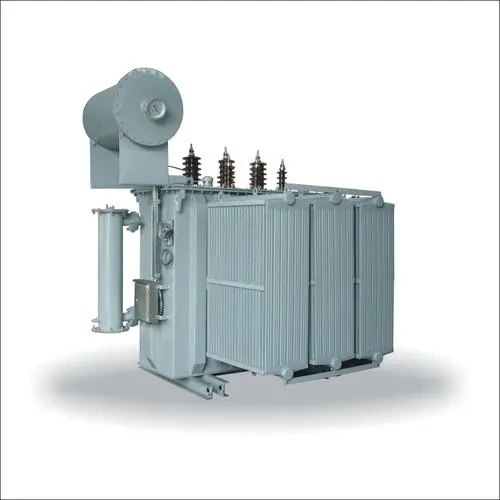

双绕组变压器

双绕组变压器的主要结构包括铁心、主绕组、副绕组、绝缘和外壳。铁心是由高导磁材料制成的，通常为硅钢片。主绕组和副绕组是由绝缘线圈组成的，它们通过铁心相互连接。绝缘材料通常为绝缘纸或绝缘漆包线。外壳通常由金属材料制成，用于保护内部部件。

1、额定功率：变压器的额定功率表示其能够输出的最大功率。它通常以千瓦（kVA）为单位进行标记。

2、额定电压：变压器的额定电压是指其设计用于输入和输出的电压值。

3、频率：变压器的额定频率表示它所能处理的电力系统频率。

4、转比：转比是指输入绕组和输出绕组的匝数比。它决定了输入电压和输出电压之间的关系。

5、绕组材料：绕组通常由铜导线制成，但也可以使用铝导线。选择合适的导线材料是为了实现较低的电阻和较高的导电能力。

双绕组变压器的工作原理基于法拉第电磁感应定律。当交流电通过主绕组时，产生的磁场会传导到副绕组中，从而在副绕组中产生电动势。根据变比的不同，输出电压可以比输入电压高或低。这种电磁感应的原理使得变压器能够改变交流电的电压。

双绕组变压器广泛应用于电力系统中的输电、变电和配电过程中。具体应用包括：

1、调整电压：双绕组变压器可以将高压输电线路的电压降低到适合低压用电设备的电压，或者将低压用电设备的电压升高到适合输电线路的电压。这通过变压器的变比来实现。

2、输电和变电：在输电过程中，双绕组变压器用于将电能从发电厂输送到变电站。在变电站中，双绕组变压器用于将电能从高压输电线路升压到更高的电压，以便通过输电线路传输到远距离的地方。

3、配电：在配电系统中，双绕组变压器用于将主电网的高压电能变压成适合用户需求的低压电能。这样可以确保电能以安全且有效的方式供应给用户。

设计和制造双绕组变压器的步骤如下：

1、确定变比：根据电源和负载的电压要求，确定变压器的变比。变比决定了原边绕组和副边绕组的绕组比例，可以通过变比公式计算得出。

2、计算功率：根据负载的功率需求，计算变压器的功率。功率决定了变压器的尺寸和额定电流。

3、计算绕组参数：根据变比和功率，计算原边绕组和副边绕组的匝数、导线截面积、绝缘材料等参数。这些参数要满足电流容量、电压降、温升等要求。

4、设计铁芯：根据变比和功率，设计合适的铁芯尺寸和材料。铁芯的设计要考虑磁通密度、损耗、冷却等因素。

5、绕制绕组：根据绕组参数，将导线绕制在绝缘骨架上。绕制要注意导线的绝缘和绕组的紧密度，以确保电气性能和机械强度。

6、组装变压器：将绕制好的绕组和铁芯组装在一起，加上绝缘材料和绝缘层。

7、进行测试：对制造好的变压器进行各项测试，包括电阻测试、绝缘测试、负载测试等，以确保其质量和性能符合要求。

8、完成产品：经过测试合格的变压器进行标识和包装，准备出厂。

操作双绕组变压器的方法如下：

1、连接电源和负载：将原边绕组连接到输入电源，副边绕组连接到输出负载。确保连接正确，避免接错相和短路。

2、调整变压器变比：根据需要调整变压器的变比，以实现输出电压的调节。可以通过调整原边绕组和副边绕组的接线点来改变变比。

3、检查电流和电压：在变压器运行过程中，定期检查原边绕组和副边绕组的电流和电压，确保其在额定值范围内。过高的电流可能导致变压器过载，过高的电压可能损坏负载设备。

4、温度监测：监测变压器的温度，确保其在安全范围内。温度过高可能导致绝缘材料老化和变压器损坏。

5、维护保养：定期对双绕组变压器进行维护保养，包括清洁绕组和铁芯、检查绝缘材料、紧固螺栓等。同时，定期检查变压器的运行状态，如有异常及时处理。

6、安全操作：在操作双绕组变压器时，要注意安全问题。避免触摸裸露的导线和绕组，确保操作人员和周围环境的安全。

双绕组变压器的修理维护是确保其正常运行和延长使用寿命的重要措施。以下是关于双绕组变压器修维护的一些建：

1、清洁绕和铁芯：定期清洁绕组和铁芯，除去灰尘和污垢。可以使用软刷或吸尘器进行清洁，避免使用含水分的清洁剂，以防止绕组和绝缘材料受潮。

2、检查绝缘材料：定期检查绝缘材料的状况，确保其完好无损。如果发现绝缘材料老化、开裂或破损，应及时更换，以防止绝缘击穿和安全事故发生。

3、紧固螺栓和接线：定期检查变压器的紧固螺栓和接线，确保其牢固可靠。如果发现松动或脱落的螺栓，应及时紧固或更换。

4、检查冷却系统：定期检查冷却系统，包括风扇、散热器和冷却油。确保冷却系统正常运行，避免过热导致变压器损坏。

5、检测电流和电压：定期检测原边绕组和副边绕组的电流和电压，确保其在额定值范围内。如果发现异常，应及时排除故障。

6、温度监测：定期监测变压器的温度，确保其在安全范围内。如果温度过高，可能需要调整负载或加强冷却措施。

7、检查保护装置：定期检查变压器的保护装置，如温度保护器、过载保护器等。确保其正常工作，及时发现和处理故障。

8、定期维护记录：对每次维护和修理进行记录，包括维护日期、维护内容、发现的问题和处理方法等。这有助于跟踪变压器的维护历史和提供参考。
