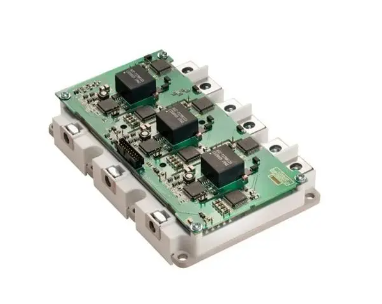

功率变换器

功率变换器主要由输入端、输出端、功率开关和控制电路组成。

1、输入端:接受输入电源的电能,通常为交流电源或直流电源。

2、输出端:输出经过变换的电能,可以是交流电或直流电。

3、功率开关:用于控制输入电能的开关,根据控制信号的不同来开关电路。常见的功率开关包括晶体管、MOSFET、IGBT等。

4、控制电路:用于控制功率开关的工作状态,根据输入电能的特点和输出电能的需求来控制开关的开关时间和频率等参数。

1、高效性:功率变换器通常具有较高的转换效率,可以将输入电能转换成输出电能,减少能量的损耗。

2、可调性:功率变换器可以根据需要调整输出电能的参数,如电压、电流、频率等。

3、传递性:功率变换器可以将电能从一个电源传递到另一个电源,满足不同电源之间的电能转换需求。

4、稳定性:功率变换器通常具有较好的稳定性,能够稳定地将输入电能转换成输出电能。

功率变换器的工作原理基于电力电子器件的开关特性。通过控制功率开关的开关时间和频率,可以实现对输入电能的调节和变换。

对于交流到直流的功率变换器,工作原理如下:

1、输入端接受交流电源的电能,通过整流电路将交流电转换成直流电。

2、控制电路根据输出电能的需求,控制功率开关的开关状态,使其按照一定的频率开关。

3、开关状态下,功率开关接通时,将电能传递到输出端;功率开关关断时,将电能隔离。

4、通过滤波电路将开关状态下的电能进行滤波,得到平稳的直流电。

对于直流到交流的功率变换器,工作原理与交流到直流的功率变换器类似,只是输出端是交流电。

根据输入输出电能的形式和特点,功率变换器可以分为以下几类:

1、交流到直流变换器(AC/DC Converter):将交流电转换成直流电,常见的应用包括电源适配器、整流器等。

2、直流到交流变换器(DC/AC Converter):将直流电转换成交流电,常见的应用包括太阳能逆变器、UPS电源等。

3、低压到高压变换器(Step-up Converter):将低压电能转换成高压电能,常见的应用包括显像管驱动器、高压电源等。

4、高压到低压变换器(Step-down Converter):将高压电能转换成低压电能,常见的应用包括电源适配器、手机充电器等。

1、故障现象:输出电压或电流不稳定、输出功率降低或无输出等。

预防措施:检查控制电路和功率开关的工作状态,确保控制信号正确并且功率开关正常工作。

2、故障现象:短路或过载保护触发。

预防措施:增加短路保护电路和过载保护电路,确保在短路或过载情况下及时切断输出电路。

3、故障现象:温升过高。

预防措施:增加散热器或风扇等散热设备,保持功率变换器在正常温度范围内工作。

4、故障现象:电源电压波动导致输出电能不稳定。

预防措施:增加输入端的稳压器或滤波电路,确保输入电源的电压稳定。
