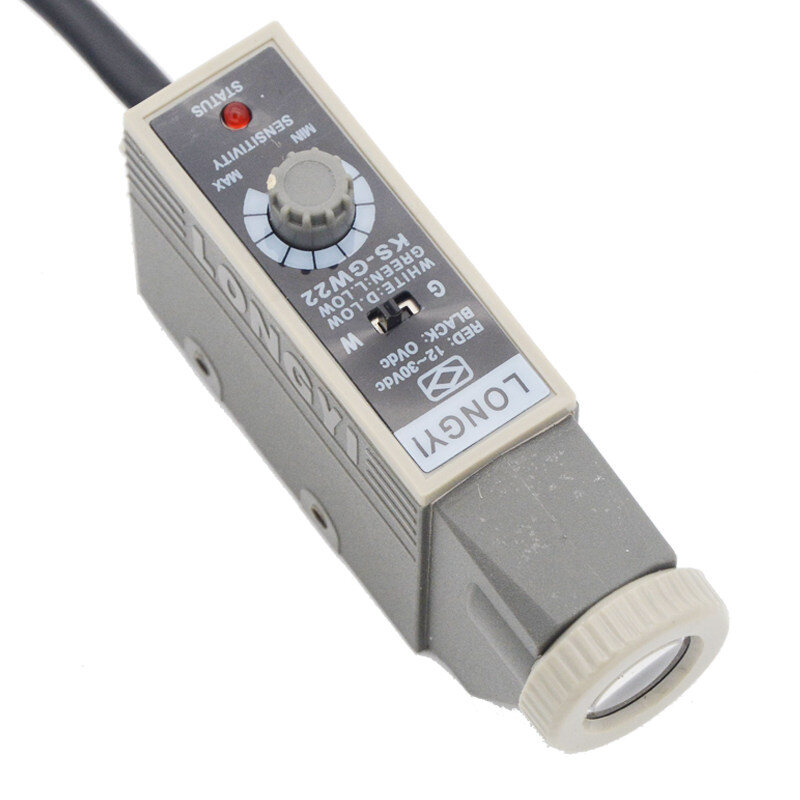

光电开关传感器

光电开关的重要功能是能够处理光的强度变化：利用光学元件，在传播媒介中间使光束发生变化;利用光束来反射物体;使光束发射经过长距离后瞬间返回。

光电开关是由发射器、接收器和检测电路三部分组成。发射器对准目标发射光束，发射的光束一般来源于发光二极管(LED)和激光二极管。光束不间断地发射，或者改变脉冲宽度。受脉冲调制的光束辐射强度在发射中经过多次选择，朝着目标不间接地运行。接收器有光电二极管或光电三极管组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面的是检测电路，它能滤出有效信号和应用该信号。

光电开关可分为对射型、漫反射型、镜面反射型：

光电开关传感器对射型

对射型光电开关由发射器和接收器组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。

 特征：

（1）辨别不透明的反光物体；

（2）有效距离大，因为光束跨越感应距离的时间仅一次；

（3）不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中；

（4）装置的消耗高，两个单元都必须敷设电缆。

光电开关传感器漫反射型

漫反射型光电开关是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一直到3米。

 特征：

（1）有效作用距离是由目标的反射能力决定，由目标表面性质和颜色决定；

（2）较小的装配开支，当开关由单个元件组成时，通常是可以达到粗定位；

（3）采用背景抑制功能调节测量距离；

（4）对目标上的灰尘敏感和对目标变化了的反射性能敏感。

光电开关传感器镜面反射型

镜面反射型光电开关由发射器和接收器构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回接收器，当光束被中断时会产生一个开关信号的变化。光的通过时间是两倍的信号持续时间，有效作用距离从0.1米至20米。

特征：

（1）辨别不透明的物体；

（2）借助反射镜部件，形成高的有效距离范围；

（3）不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中。

检测距离长：如果在对射型中保留10m以上的检测距离等，便能实现其他检测手段（磁性、超声波等） 无法离检测。

对检测物体的限制少：由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定在金属，它可对玻璃、塑料、木材、液体等几乎所有物体进行检测。

响应时间短：光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间非常短。

分辨率高：能通过高级设计技术使投光光束集中在小光点，或通过构成特殊的受光光学系统，来实现高分辨率。也可进行微小物体的检测和高精度的位置检测。

可实现非接触的检测：可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。因此，传感器能长期使用。

可实现颜色判别：通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合 而有所差异。利用这种性质，可对检测物体的颜色进行检测。

便于调整：在投射可视光的类型中，投光光束是眼睛可见的，便于对检测物体的位置进行调整。

1.灰尘较多的场所；

2.腐蚀性气体较多的场所；

3.水、油、化学品有可能直接飞溅的场所；

4.户外或太阳光等有强光直射而无遮光措施的场所；

5.环境温度变化超出产品规定范围的场所；

6.振动、冲击大，而未采取避震措施的场所；

以上场所可能导致光点开关传感器的误动作，应尽量避免在此类场合中使用光电开关传感器，以免造成不必要的麻烦。
