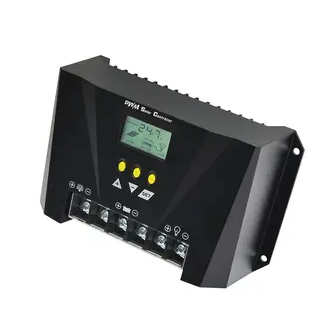

充放电控制器

使用普通控制器：太阳能板工作在A点状态，工作电压略高于蓄电池电压。

充电电压 UA=13.2V，

充电电流 IA=9.8A

充电功率 PA=13.2*9.8=129.36w

图中面积①+③

使用最大功率跟踪控制器：太阳能板工作在B点状态，工作电压远高于蓄电池电压。

充电电压 UB=18.4V，

充电电流 IB=9.3A

充电功率 PB=18.4*9.3=171.12w

图中面积①+②

比较：后者比前者充电功率增加：

△P/PA=（PB―PA）/PA=32.3%

由于太阳能板制作的不同，太阳照度的变化，温度的变化，控制器效率等居多因数的影响，实际可得到的增加率约在10―30%之间。

一、特点：

基本功能

：本控制器除具备以上特别功能外，同时具备完善的控制和保护功能：

1.防止蓄电池过度充电。

2.防止蓄电池过度放电。

3.防止夜间蓄电池向太阳能板反向放电。

4.过载保护。

5.短路保护。

6.电池防反。

太阳能电池板：12V系统应选用40片串联组成的太阳能电池板，出厂测试最大功率点电压18V以上。24V系统应选用两块上述的太阳能电池板，48V系统应选用四块上述的太阳能电池板。

导线：连接太阳能电池板与最大功率跟踪控制器之间的导线最好按照1A/m㎡选取。

控制器：JUTA牌MPPT―10型最大功率跟踪控制器额定电流10A，分12V、24V和48V三种（其它规格需特殊订货）：

适应太阳能板功率：20―200Wp（12V）40―400Wp（24V）80―800Wp（48V）

五、简易测量方法：对于12V系统，用万用表测量太阳能电池板的输入电压（控制器端子1、2），比电池电压高0.5-6V都属正常范围。一般而言，高得越多，效果越好。

对于24V系统、48V系统，太阳能电池板的输入电压会比电池电压高得更多。

（注：系统刚接好，前10分钟可能找不到最大功率点，属正常现象）
