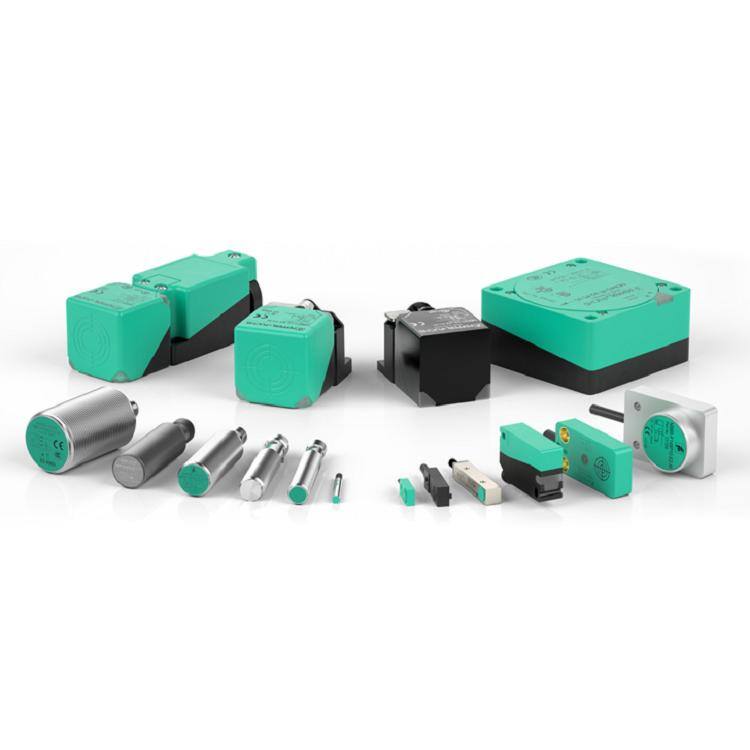

倍加福光电开关

倍加福是德国数一数二的机械产品，它旗下的光电开关已经被广泛运用于各大领域。

光电开关也就是我们通常说的传感器。国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量件并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。

“传感器”在新韦式大词典中定义为： “从一个系统接受功率，通常以另一种形式将功率送到第二个系统中的器件”。 根据这个定义，传感器的作用是将一种能量转换成另一种能量形式，所以不少学者也用“换能器－Transducer”来称谓“传感器－Sensor”。

人们为了从外界获取信息，必须借助于感觉器官。而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。为适应这种情况，就需要传感器。因此可以说，传感器是人类五官的延长，又称之为电五官。 　新技术革命的到来，世界开始进入信息时代。在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。 　在现代工业生产尤其是自动化生产过程中，要用各种传感器来监视和控制生产过程中的各个参数，使设备工作在正常状态或最佳状态，并使产品达到最好的质量。因此可以说，没有众多的优良的传感器，现代化生产也就失去了基础。 　在基础学科研究中，传感器更具有突出的地位。现代科学技术的发展，进入了许多新领域：例如在宏观上要观察上千光年的茫茫宇宙，微观上要观察小到fm的粒子世界，纵向上要观察长达数十万年的天体演化，短到 s的瞬间反应。此外，还出现了对深化物质认识、开拓新能源、新材料等具有重要作用的各种极端技术研究，如超高温、超低温、超高压、超高真空、超强磁场、超弱磁场等等。显然，要获取大量人类感官无法直接获取的信息，没有相适应的传感器是不可能的。许多基础科学研究的障碍，首先就在于对象信息的获取存在困难，而一些新机理和高灵敏度的检测传感器的出现，往往会导致该领域内的突破。一些传感器的发展，往往是一些边缘学科开发的先驱。 　传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。可以毫不夸张地说，从茫茫的太空，到浩瀚的海洋，以至各种复杂的工程系统，几乎每一个现代化项目，都离不开各种各样的传感器。 　由此可见，传感器技术在发展经济、推动社会进步方面的重要作用，是十分明显的。世界各国都十分重视这一领域的发展。相信不久的将来，传感器技术将会出现一个飞跃，达到与其重要地位相称的新水平。

功能

常将传感器的功能与人类5大感觉器官相比拟： 　光敏传感器――视觉 声敏传感器――听觉 　气敏传感器――嗅觉 化学传感器――味觉 　压敏、温敏、流体传感器――触觉　 　敏感元件的分类： 　①物理类，基于力、热、光、电、磁和声等物理效应。 　②化学类，基于化学反应的原理。 　③生物类，基于酶、抗体、和激素等分子识别功能。 　通常据其基本感知功能可分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类（还有人曾将敏感元件分46类）。

特点（传感器的特点）

新型传感器的特点包括：微型化、数字化、智能化、多功能化、系统化、网络化，它不仅促进了传统产业的改造和更新换代，而且还可能建立新型工业，从而成为21世纪新的经济增长点。微型化是建立在微电子机械系统(MEMS)技术基础上的，目前已成功应用在硅器件上做成硅压力传感器。

分类

可以用不同的观点对传感器进行分类：

它们的转换原理(传感器工作的基本物理或化学效应)；它们的用途；它们的输出信号类型以及制作它们的材料和工艺等。 　根据传感器工作原理，可分为物理传感器和化学传感器二大类： 　传感器工作原理的分类物理传感器应用的是物理效应，诸如压电效应，磁致伸缩现象，离化、极化、热电、光电、磁电等效应。被测信号量的微小变化都将转换成电信号。 　分类　称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阻应变式等8类，以电阻应变式使用最广。

传感器静态特性

传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方程，或以输入量作横坐标，把与其对应的输出量作纵坐标而画出的特性曲线来描述。表征传感器静态特性的主要参数有：线性度、灵敏度、迟滞、重复性、漂移等。

（1）线性度：指传感器输出量与输入量之间的实际关系曲线偏离拟合直线的程度。定义为在全量程范围内实际特性曲线与拟合直线之间的最大偏差值与满量程输出值之比。

（2）灵敏度：灵敏度是传感器静态特性的一个重要指标。其定义为输出量的增量与引起该增量的相应输入量增量之比。用S表示灵敏度。

（3）迟滞：传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性曲线不重合的现象成为迟滞。对于同一大小的输入信号，传感器的正反行程输出信号大小不相等，这个差值称为迟滞差值。

（4）重复性：重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

（5）漂移：传感器的漂移是指在输入量不变的情况下，传感器输出量随着时间变化，此现象称为漂移。产生漂移的原因有两个方面：一是传感器自身结构参数；二是周围环境（如温度、湿度等）。

传感器动态特性

所谓动态特性，是指传感器在输入变化时，它的输出的特性。在实际工作中，传感器的动态特性常用它对某些标准输入信号的响应来表示。这是因为传感器对标准输入信号的响应容易用实验方法求得，并且它对标准输入信号的响应与它对任意输入信号的响应之间存在一定的关系，往往知道了前者就能推定后者。最常用的标准输入信号有阶跃信号和正弦信号两种，所以传感器的动态特性也常用阶跃响应和频率响应来表示。

传感器的线性度

通常情况下，传感器的实际静态特性输出是条曲线而非直线。在实际工作中，为使仪表具有均匀刻度的读数，常用一条拟合直线近似地代表实际的特性曲线、线性度（非线性误差）就是这个近似程度的一个性能指标。

拟合直线的选取有多种方法。如将零输入和满量程输出点相连的理论直线作为拟合直线；或将与特性曲线上各点偏差的平方和为最小的理论直线作为拟合直线，此拟合直线称为最小二乘法拟合直线。

以下是几种拟合方法的示意图。

理论拟合

过零旋转拟合

端点连线拟合

光电开关灵敏度

灵敏度是指传感器在稳态工作情况下输出量变化△y对输入量变化△x的比值。 　它是输出一输入特性曲线的斜率。如果传感器的输出和输入之间显线性关系，则灵敏度S是一个常数。否则，它将随输入量的变化而变化。 　灵敏度的量纲是输出、输入量的量纲之比。例如，某位移传感器，在位移变化1mm时，输出电压变化为200mV，则其灵敏度应表示为200mV/mm。 　当传感器的输出、输入量的量纲相同时，灵敏度可理解为放大倍数。 　提高灵敏度，可得到较高的测量精度。但灵敏度愈高，测量范围愈窄，稳定性也往往愈差。

光电开关分辨率

分辨率是指传感器可感受到的被测量的最小变化的能力。也就是说，如果输入量从某一非零值缓慢地变化。当输入变化值未超过某一数值时，传感器的输出不会发生变化，即传感器对此输入量的变化是分辨不出来的。只有当输入量的变化超过分辨率时，其输出才会发生变化。 　通常传感器在满量程范围内各点的分辨率并不相同，因此常用满量程中能使输出量产生阶跃变化的输入量中的最大变化值作为衡量分辨率的指标。上述指标若用满量程的百分比表示，则称为分辨率。分辨率与传感器的稳定性有负相相关性。

1）避免强光源

P+F倍加福光电开关在环境照度较高时，一般都能稳定工作。但应回避将传感器光轴正对太阳光、白炽灯等强光源。在不能改变传感器（受光器）光轴与强光源的角度时，可在传感器上方四周加装遮光板或套上遮光长筒。

2）防止相互干扰

防止相互干扰Z有效的办法是投光器和受光器交叉设置，超过2组时还拉开组距。当然，使用不同频率的机种也是一种好办法。

3）镜面角度影响

当被测物体有光泽或遇到光滑金属面时，一般反射率都很高，有近似镜面的作用，这时应将投光器与检测物体安装成10～20°的夹角，以使其光轴不垂直于被检测物体，从而防止误动作。

4）排除背景物影响

使用反射式扩散型投、受光器时，有时由于检出物离背景物较近，P+F光电开关或者背景是光滑等反射率较高的物体而可能会使光P+F倍加福电开关不能稳定检测。因此可以改用距离限定型投、受光器，或者采用远离背景物、拆除背景物、将背景物涂成无光黑色、或设法使背景物粗糙、灰暗等方法加以排除。

5)自诊断功能使用

在安装或使用时，有时可能会由于台面或背景影响以及使用振动等原因而造成光轴的微小偏移、透镜沾污、积尘、外部噪声、环境温度超出范围等问题。这些问题有可能会使光电开关偏离稳定工作区，这时可以利用光电开关的自诊断功能而使其通过STABLITY绿色稳定指示灯发出通知，以提醒使用者及时对其进行调整。

6）消除台面影响

投光器与受光器在贴近台面安装时，可能会出现台面反射的部分光束照到受光器而造成工作不稳定。对此可使受光器与投光器离开台面一定距离并加装遮光板。严禁用稀释剂等化学物品，以免损坏塑料镜。高压线、动力线和光电传感器的配线不应放在同一配线管或用线槽内，否则会由于感应而造成（有时）光电开关的误动作或损坏，所以原则上要分别单独配线。

视觉传感器的低成本和易用性已吸引机器设计师和工艺工程师将其集成入各类曾经依赖人工、多个光电传感器，或根本不检验的应用。视觉传感器的工业应用包括检验、计量、测量、定向、瑕疵检测和分捡。以下只是一些应用范例：在汽车组装厂，检验由机器人涂抹到车门边框的胶珠是否连续，是否有正确的宽度。在瓶装厂，校验瓶盖是否正确密封、装灌液位是否正确，以及在封盖之前没有异物掉入瓶中在包装生产线，确保在正确的位置粘贴正确的包装标签在药品包装生产线，检验阿斯匹林药片的泡罩式包装中是否有破损或缺失的药片。在金属冲压公司，以每分钟逾150片的速度检验冲压部件，比人工检验快13倍以上。
