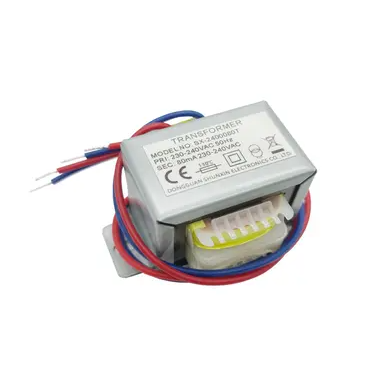

交流变压器

1、使用环境条件

环境温度不高于+40℃、不低于―20℃;

空气相对湿度不大于90%;

海拔高度不超过3500米;

2、工作电压

电源控制箱(台)输入电压为工频220V或380V、相对误差不超过±10%;(具体使用电压根据用户所定试验变压器规格选取)

3、系列试验变压器额定参数

系列高压试验变压器为单相变压器，联结组标号ⅠⅠ。单台高压试验变压器的工作过程是用交流220V(10kVA以上为380V)电压接入电源控制箱(台)，经电源控制箱(台)内自耦调压器(50kVA以上调压器外附)调节至0~200V(10kVA以上为0~400V)电压输出至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

交直流高压试验变压器是在同类产品YDJ(G)型高压试验变压器的基础上，按试验变压器国家标准DL/T848.2―2004要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。实用于电力、工矿、科研 .广泛用于照明、机床电器、机械电子设备、医疗设备、整流装置等。产品性能均能满足用户各种特殊要求部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

1、试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作。

2、被试品主要部位应清除干净，保持绝对干燥，以免损坏被试品和带来试验数值的误差。

3、对大型设备的试验，一般都应先进行试验变压器的空升试验，即不接试品时升压至试验电压，以便校对好仪表的指示精度，调整好放电球隙的球间距。

4、做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。

5、在升压或耐压试验过程中，如发现下列不正常情况，(1) 电压、电流表指针摆动很大，(2)被试品发出不正常响声， (3)发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。

6、使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国家有关标准和操作规程。可参照GB311―83《电气设备预防性试验规程》等。
