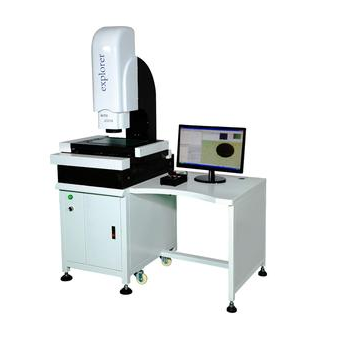

二次元测量仪

◆MCINS手动版软件

◆花岗石底座,机构永不变形

◆镜头:0.7~4.5X连续变倍镜头

◆X、Y、Z轴装有光栅尺,定位精确

◆LED冷光源(表面光和轮廓光)避免工件受热变形

◆由二坐标工作台、光栅尺与数据处理器组成数字元测量及数据处理系统

◆仪器具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用

◆仪器备有RS232接口,与计算机连接后,采用专门测量软件,可通过计算机对测绘图形进行处理及输出

1、测量:可测量平面上的任何几何尺寸(角度、直径、半径、点到线的距离、两圆的偏心、两点间距等)。

2、绘图:可将实时影像中的实际工件外形进行描绘,形成完整的工程图,绘图方式和AutoCAD相似。

3、标注:可以在实时影像中的工件上标注尺寸。(长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等)。

4、可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库。

5、专利取R角功能:为目前市面上准确的平面取R角方式图形可输入到AutoCAD成为工程图。

6、可以在鸟瞰的全图中进行标注尺寸。

7、自设客户坐标:在实时影像中的实际工件上自行设定坐标原点(0,0),在画面上任意点标示该点的X、Y坐标位置。

8、图形可输入到AutoCAD成为工程图。

几乎所有的制造型企业都离不开二次元测量仪。

二次元测量仪广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表、螺丝、弹簧、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。
